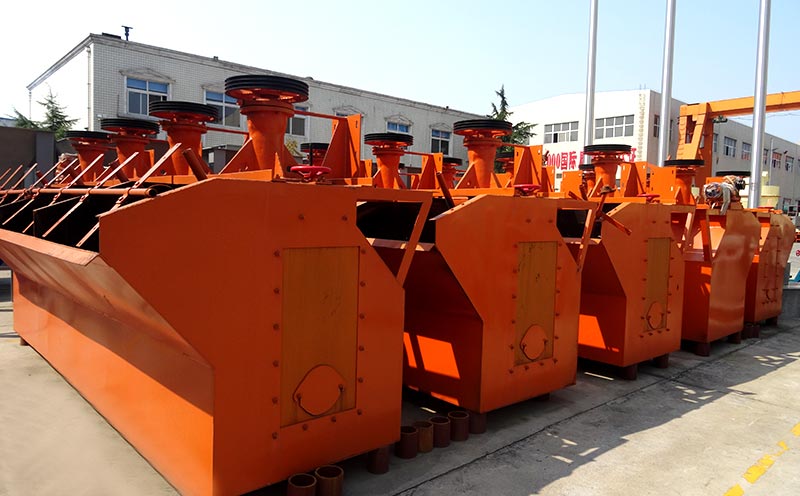

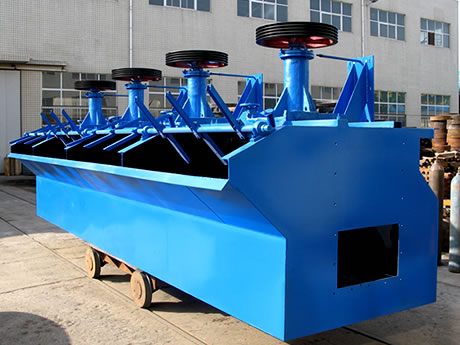

機械攪拌式浮選機簡介
我公司生產的機械攪拌式浮選機性能穩定,利用葉輪-定子系統作為攪拌器實現充氣和攪拌,在葉輪腔中還裝置了多孔圓筒形空氣分配器 ,使空氣能預先均勻地分散在葉輪葉片的大部分區域,提供了較大的礦漿-空氣接角界面。對難選和復雜礦石或希望得到高品位精礦時,可保證得到較好的穩定指標,滿足用戶的各種需求。
機械攪拌式浮選機優勢:
1、機械攪拌式浮選機攪拌力強,可保證密度、粒度較大的礦粒懸浮,并可促進難溶藥劑的分散。
2、機械攪拌式浮選機充氣量大,便于調節、液面穩定、分選指標好,對提高產量和調整工藝有利。
在機械攪拌式浮選機工作時,隨著葉輪的旋轉,槽內礦漿從四周經槽底由葉輪下端吸到葉輪葉片之間,同時,由鼓風機給入的低壓空氣經空心軸和葉輪的空氣分配器,也進入其中。礦漿與空氣在葉片之間充分混合后,從葉輪上半部周邊向斜上推出,由定子穩流和定向后進入整個槽子中。氣泡上升到泡沫穩定區,經過富集過程,泡沫從溢流堰自流溢出,進入泡沫槽.還有一部分礦漿向葉輪下部流去,再經葉輪攪拌,重新混合形成礦化氣泡,剩余的礦漿流向下一槽,直到成為尾礦。

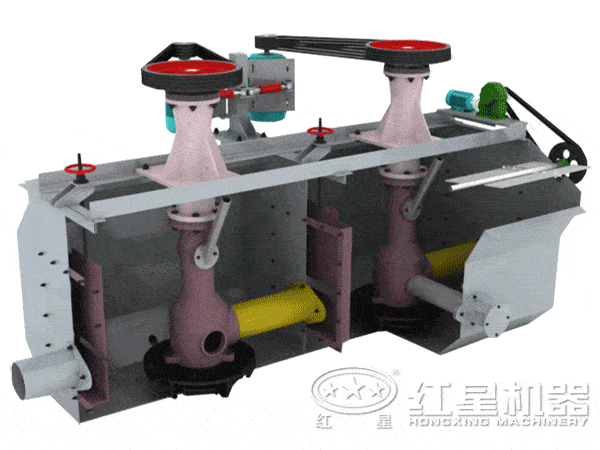

機械攪拌式浮選機結構
1、承漿槽:它有進漿口,以及調節礦漿面的閘門裝置,它主要由用鋼板焊成的槽體和鋼板與圓鋼焊成的閘門組成。
2、攪拌裝置:它用于攪拌礦漿,防止礦砂在槽體沉淀,它主要由皮帶輪、葉輪、垂直軸等組成,葉輪是由耐磨橡膠制成的。
3、充氣裝置:它由導管進氣管組成,當葉輪旋轉時,葉輪腔中產生負壓,將空氣通過中空的泵管吸入,并彌散在礦漿中形成氣泡群,這種帶有大量氣泡的礦漿由葉輪的旋轉力而被很快的拋向定子,進一步使礦漿中的氣泡細化,及消除浮選槽中礦漿流的旋轉運動,造成大量垂直上升的微泡,為浮選過程提供必要的條件。
4、排除礦化氣泡裝置:它是將浮在槽面上的泡沫刮出,主要由電機帶動減速器、減速器帶動刮板組成。
技術參數
類別 | 規格型號 | 有效容積(m³) | 處理能力(m³/min) | 主軸 刮板 | 槽體尺寸(長×寬×高)(m) | 單槽重量 | |||
功率 | 轉速(r/min) | 轉速(r/min) | 功率 | ||||||
XJK型浮選機 | XJK-0.35 | 0.35 | 0.18-0.4 | 1.5 | 483 | 25 | 1.1 | 0.7×0.7×0.7 | 0.5 |
XJK-0.62 | 0.62 | 0.3-0.9 | 3.0 | 400 | 25 | 1.1 | 0.90×0.82×0.85 | 1.0 | |
XJK-1.1 | 1.1 | 0.6-1.6 | 5.5 | 330 | 25 | 1.1 | 1.1×1.1×1 | 1.4 | |
XJK-2.8 | 2.8 | 1.5-3.5 | 11 | 280 | 25 | 1.1 | 1.75×1.6×1.1 | 2.5 | |
XJK-5.8 | 5.8 | 5-7 | 22 | 240 | 25 | 1.5 | 2.2×2.2×1.2 | 3.6 | |
SF型浮選機 | SF-0.37 | 0.37 | 0.2-0.4 | 1.5 | 386 | 25 | 1.1 | 0.7×0.7×0.75 | 0.5 |
SF-0.7 | 0.7 | 0.3-0.9 | 3 | 400 | 25 | 1.1 | 0.9×0.82×0.95 | 1.0 | |
SF-1.2 | 1.2 | 0.6-1.6 | 5.5 | 330 | 25 | 1.1 | 1.1×1.1×1.1 | 1.9 | |
SF-2.8 | 2.8 | 1.5-3.5 | 11 | 268 | 25 | 1.1 | 1.75×1.6×1.15 | 2.6 | |
SF-4 | 4 | 2-4 | 15 | 220 | 25 | 1.5 | 1.85×2.05×1.2 | 2.9 | |
SF-8 | 8 | 4-8 | 30 | 191 | 25 | 1.5 | 2.2×2.9×1.4 | 4.2 | |
SF-10 | 10 | 5-10 | 30 | 191 | 25 | 1.5 | 2.2×2.9×1.7 | 4.5 | |
SF-20 | 20 | 5-20 | 30×2 | 191 | 25 | 1.5 | 2.85×3.8×2 | 9.9 | |
JJF型浮選機 | JJF-2 | 2 | 1-3 | 7.5 | 443 | 25 | 1.5 | 1.4×1.4×1.1 | 1.7 |
JJF-4 | 4 | 2-4 | 11 | 305 | 25 | 1.5 | 1.6×2.15×1.25 | 2.4 | |
JJF-8 | 8 | 4-8 | 22 | 233 | 25 | 1.5 | 2.2×2.9×1.4 | 4.5 | |
JJF-10 | 10 | 5-10 | 22 | 233 | 25 | 1.5 | 2.2×2.9×1.7 | 4.9 | |
JJF-16 | 16 | 5-16 | 30 | 180 | 25 | 1.5 | 2.85×3.8×1.7 | 8.0 | |
JJF-20 | 20 | 5-20 | 37 | 180 | 25 | 1.5 | 2.9×3.8×2.0 | 10.5 |
