陶粒砂回轉窯簡介
陶粒,利用各類粘土、板巖、頁巖、煤矸石、及工業固體廢棄物等多種原料,經過陶瓷燒結而成,一般是用來取代混凝土中的碎石和卵石。陶粒砂具有密度低、保溫隔熱、抗?jié)B性優異、抗堿集料反應性優異、吸水率低、抗凍性能和耐久性能好等眾多優點。利用陶粒砂回轉窯可對陶粒砂進行煅燒與制作,工作時溫度可以達到950℃~1050℃,該設備煅燒能耗低、產量高、產品經過脫水、脫碳增白,性能穩定,可用于造紙以及涂料等工業領域。
性能優勢
1.陶粒砂回轉窯結構簡單,運轉效率較高,傳熱效果良好,熱量損耗較低,設備操作穩定。
2.陶粒砂回轉窯具有溫度自動控制功能,一旦溫度過高,會自動報警,運行安全,并且余熱可以得到很好利用,窯襯使用壽命較長。
3.陶粒砂回轉窯采用成熟的窯頭窯尾密封技術及裝置,設備工作過程中避免透風,運行穩定,產量較高。
工作流程

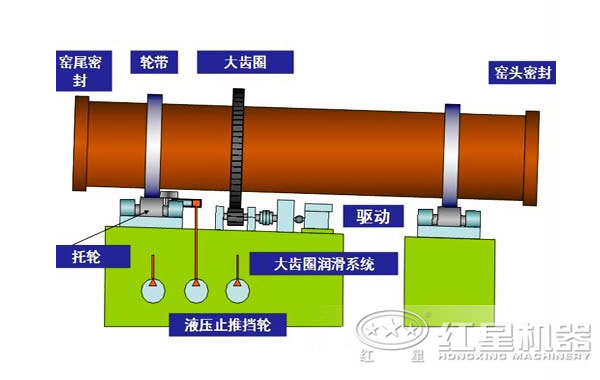

陶粒砂回轉窯主要由回轉筒體、支承裝置、窯頭、窯尾密封裝置、噴煤管裝置等部分組成。
在陶粒砂回轉窯工作時,首先,窯體要與水平成一定的傾斜度,整個窯體由拖輪裝置支承。傳動部分除設置主傳動外,還設置了為保證在主傳動電源中斷時仍能使窯體慢速轉動、防止窯體變形的輔助傳動裝置,即使在主傳動電源中斷時仍舊能正常工作,窯頭窯尾的密封裝置確保不透風,保證了密封的可靠性。在陶粒砂進行煅燒的過程中,可以根據物料的多少來調節溫度的高低,這種煅燒技術能耗低,產品性能穩定。
原物料從窯尾筒體高處的下料管喂入窯筒體內 ,由于窯筒體的傾斜和緩緩地回轉,使物料產生一個沿著圓周方向翻滾,又沿著軸向從高溫向低端移動的復合運動,物料在窯內通過分解,燒成等工藝過程,煅燒成熟料后從窯筒體的底端卸出,進入冷卻機。
技術參數
產品規格 (m) |
窯體尺寸 | 電機功率 (kw) |
總重量 (t) |
備注 | ||||
直徑 | 長度 | 斜度(%) | 產量 (t/d) |
轉速 (r/min) |
||||
Φ2.5×40 | 2.5 | 40 | 3.5 | 180 | 0.44-2.44 | 55 | 149.61 | |
Φ2.5×50 | 2.5 | 50 | 3 | 200 | 0.62-1.86 | 55 | 187.37 | |
Φ2.5×54 | 2.5 | 54 | 3.5 | 280 | 0.48-1.45 | 55 | 196.29 | 窯外分解窯 |
Φ2.7×42 | 2.7 | 42 | 3.5 | 320 | 0.10-1.52 | 55 | 198.5 | ------ |
Φ2.8×44 | 2.8 | 44 | 3.5 | 450 | 0.437-2.18 | 55 | 201.58 | 窯外分解窯 |
Φ3.0×45 | 3 | 45 | 3.5 | 500 | 0.5-2.47 | 75 | 201.94 | ------ |
Φ3.0×48 | 3 | 48 | 3.5 | 700 | 0.6-3.48 | 100 | 237 | 窯外分解窯 |
Φ3.0×60 | 3 | 60 | 3.5 | 800 | 0.3-2 | 100 | 310 | ------ |
Φ3.2×50 | 3.5 | 50 | 4 | 1000 | 0.6-3 | 125 | 278 | 窯外分解窯 |
Φ3.3×52 | 3.3 | 52 | 3.5 | 1300 | 0.266-2.66 | 125 | 283 | 預熱分解窯 |
Φ3.5×54 | 3.5 | 54 | 3.5 | 1500 | 0.55-3.4 | 220 | 363 | 預熱分解窯 |
Φ3.6×70 | 3.6 | 70 | 3.5 | 1800 | 0.25-1.25 | 125 | 419 | 預熱發電窯 |
Φ4.0×56 | 4 | 56 | 4 | 2300 | 0.41-4.07 | 315 | 456 | 預熱分解窯 |
Φ4.0×60 | 4 | 60 | 3.5 | 2500 | 0.396-3.96 | 315 | 510 | 預熱分解窯 |
Φ4.2×60 | 4.2 | 60 | 4 | 2750 | 0.41-4.07 | 375 | 633 | 預熱分解窯 |
Φ4.3×60 | 4.3 | 60 | 3.5 | 3200 | 0.396-3.96 | 375 | 583 | 預熱分解窯 |
Φ4.5×66 | 4.5 | 66 | 3.5 | 4000 | 0.41-4.1 | 560 | 710.4 | 預熱分解窯 |
Φ4.7×74 | 4.7 | 74 | 4 | 4500 | 0.35-4 | 630 | 849 | 預熱分解窯 |
Φ4.8×74 | 4.8 | 74 | 4 | 5000 | 0.396-3.96 | 630 | 899 | 預熱分解窯 |
Φ5.0×74 | 5 | 74 | 4 | 6000 | 0.35-4 | 710 | 944 | 預熱分解窯 |
Φ5.6×87 | 5.6 | 87 | 4 | 8000 | Max4.23 | 800 | 1265 | 預熱分解窯 |
Φ6.0×95 | 6 | 95 | 4 | 10000 | Max5 | 950×2 | 1659 | 預熱分解窯 |
