石膏顎式破碎機簡介

破碎生產線

石膏是一種用途廣泛的工業材料和建筑材料,采用石膏顎式破碎機對石膏進行破碎,具有針對性,適用性強,可行性高。石膏顎式破碎機也簡稱石膏顎破,又名老虎口。主要由動顎和靜顎兩塊顎板組成破碎腔,模擬動物的兩顎運動而完成物料破碎作業的破碎機。這種石膏顎式破碎機因為具有結構簡單,工作可靠以及能破碎堅硬物料等優點而被廣泛應用于選礦、建筑材料、硅酸鹽、陶瓷、冶煉、公路、鐵路、水利和化學工業等眾多行業。

物料圖片

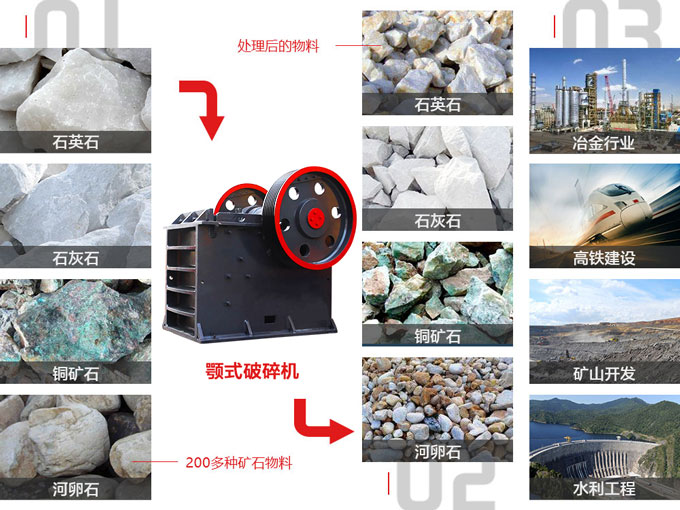

石膏顎式破碎機處理物料與應用領域

產品展示

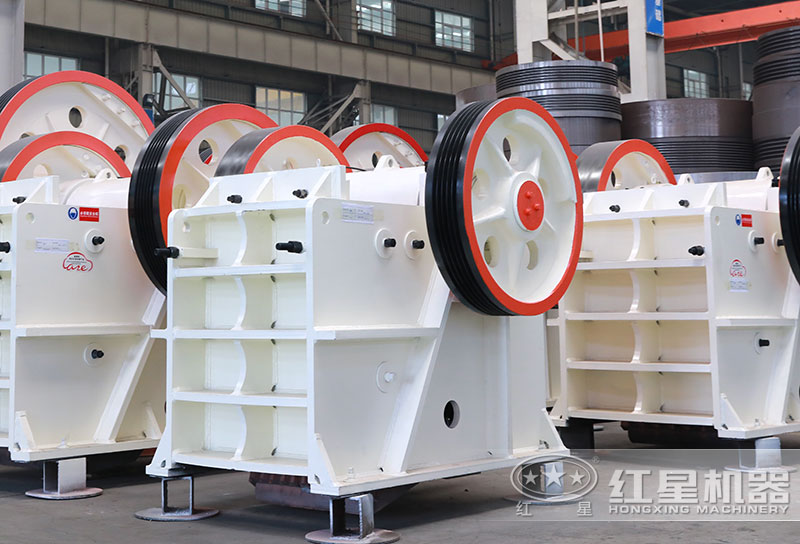

石膏顎式破碎機

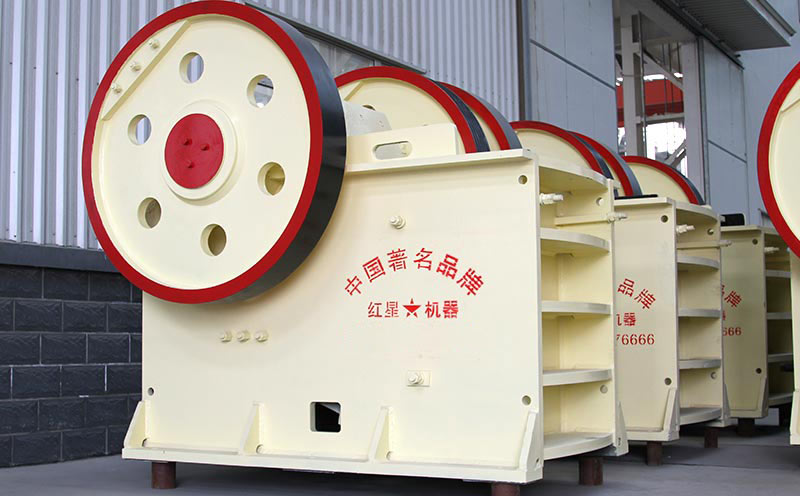

石膏顎式破碎機實拍

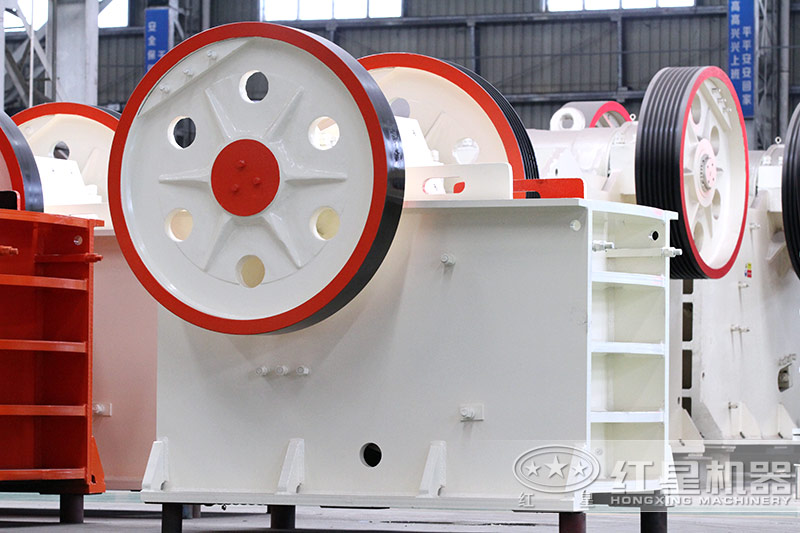

石膏顎式破碎機

石膏顎式破碎機多類型可選

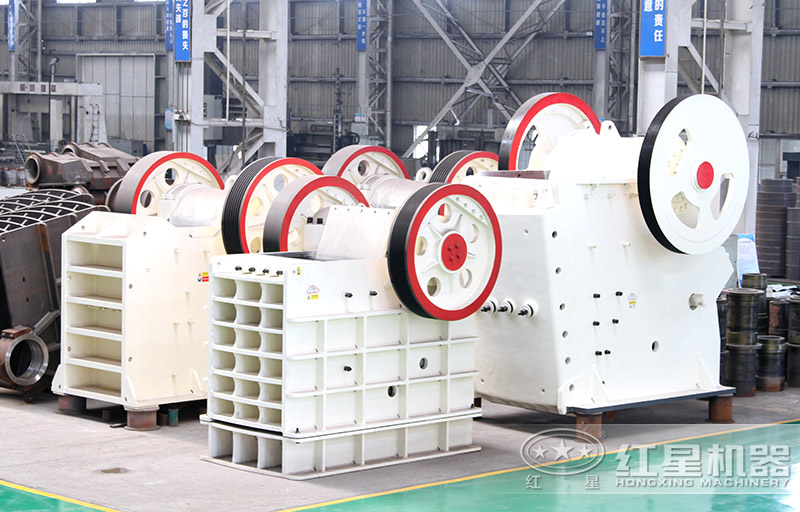

石膏顎式破碎機車間實拍

石膏顎式破碎機支持到廠免費考察

性能優勢

1.產品質量輕,占地面積小:石膏顎式破碎機經過吸收國內外生產經驗和技術研制而成,機身占地面積小,整機可以拆分安裝,產品質量較輕,便于運輸。

2.結構簡單,操作方便:石膏顎式破碎機主要由動靜顎板、機架、上下護板、調整座、動鄂拉桿等部分組成,組成結構較為簡單,操作起來也容易上手。

3.效率高節能,經濟耐用:石膏顎式破碎機具有高處理能力,低磨耗、低能耗的優勢,單機節能率達到15%-30%,系統節能達到一倍以上,電力消耗也相對較低。

4.安全可靠,易于維護:石膏顎式破碎機的潤滑系統完善,傳動裝置各傳動件采用高碳鋼制造,持久耐用,各部件檢查更換方便,設備維護保養簡單。

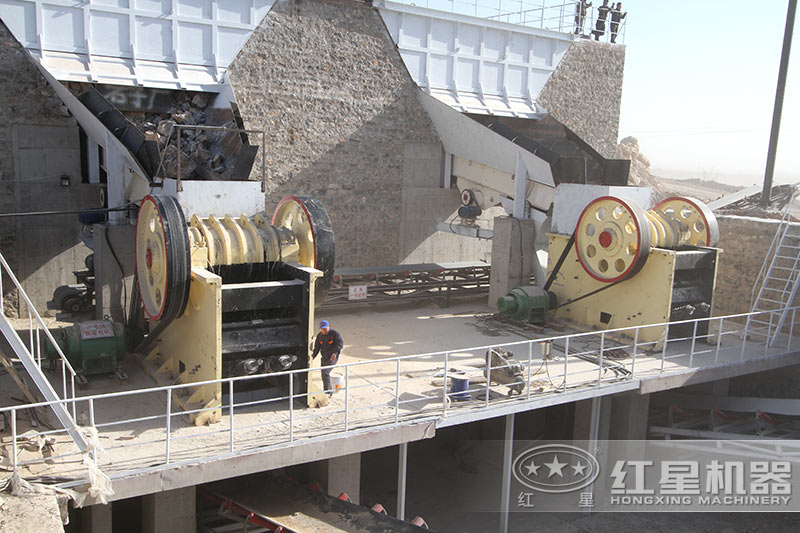

石膏顎式破碎機作業現場

石膏顎式破碎機作業現場

工作原理

石膏顎式破碎機的活動顎板直接懸掛在偏心軸上,動顎的下部由推板支撐住,推板的另一端支承在楔形調整機構上。在偏心軸的兩端分別裝有飛輪和膠帶輪,膠輪本身也起著飛輪的作用。飛輪上裝有配重,用以部分地平衡偏心軸在運動時所產生的慣性力。推板的作用是同時起著傳力桿件和保險零件的作用。當偏心軸按逆時針方向旋轉時,使活動顎板復雜擺動,實現破碎作業,當活動顎板作返行程時借助彈簧的張力將活動顎板迅速拉開,物料即從排料口排出。通過螺桿調節楔形機構,可以調節出料口間隙大小,從而控制產品粒度。

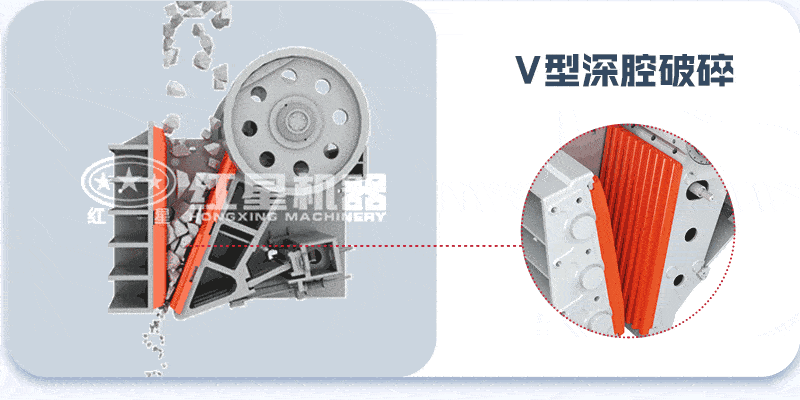

石膏顎式破碎機工作原理

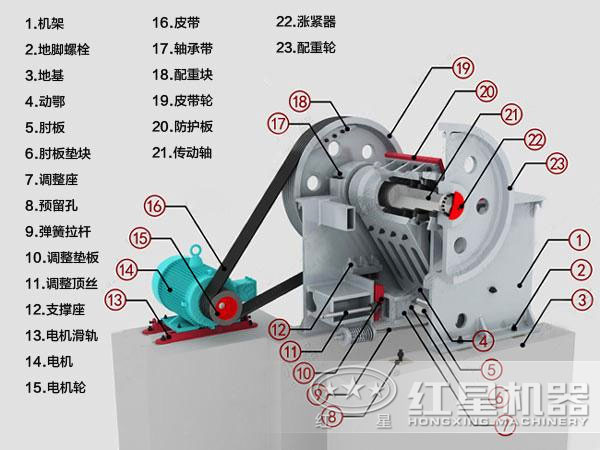

組成結構

結構

使用注意事項

1.石膏顎式破碎機正常運轉之后,才可以將物料投入破碎腔內。

2.物料應該均勻地加入破碎腔,同時要避免側面加料,以防止負荷突變或是單邊突增。

3.石膏顎式破碎機在正常工作情況下,軸承的上升溫度不能超過35度,溫度不能超過70度,如果溫度過高要立即停機檢查并排除問題。

技術參數

型號 進料口尺寸 (mm) 最大進料粒度 (mm) 排料口調整范圍 (mm) 處理能力(t/h) 偏心軸轉速(r/min) 電機功率 (kw) 外形尺寸 (長×寬×高) (mm)
PE 150×250 150×250 125 10-40 1-3 268 4P   5.5 760×700×860
PE 200×300 200×300 180 15-50 2-6 260 4P   7.5 915×780×990
PE 200×350 200×350 180 18-60 3-10 276 4P   11 1000×914×1112
PE 250×400 250×400 210 20-70 5-21 300 6P   15 1100×1032×1285
PE 400×600 400×600 340 40-100 16-64 270 6P   30 1623×1736×1615
PE 500×750 500×750 425 50-100 40-110 268 6P   55 1920×1850×1920
PE 600×750 600×750 500 150-200 80-240 268 6P   55 2020×1850×1920
PE 600×900 600×900 500 65-160 50-160 254 6P   55 2530×1900×2340
PE 750×1060 750×1060 630 80-180 110-320 245 8P   110 2680×2380×2785
PE 900×1200 900×1200 750 100-200 220-380 208 8P   110 3470×2876×3330
PE 1200×1500 1200×1500 1020 150-350 400-1000 180 8P   160-245 4850×3220×3680
PE 1500×1800 1500×1800 1200 220-350 500-1200 180 8P   280-380 5160×3660×4248
PEX 150×750 150×750 120 18-48 8-25 320 4P   15 1170×1575×1030
PEX 250×750 250×750 210 25-60 13-35 320 6P   22 1550×1730×1470
PEX 250×1000 250×1000 210 25-60 16-52 330 6P   30 1580×2006×1390
PEX 250×1200 250×1200 210 25-60 20-61 330 6P   37 1780×2214×1430
PEX 300×1300 300×1300 250 20-90 16-105 300 6P   55 2210×2320×1723

注:產量根據不同物料,進料粒度等因素其結果將有所不同
