石灰石錘式破碎機簡介

石灰石經過破碎、磨粉等加工處理之后大量用于建筑材料、工業原料。其中對石灰石的破碎加工可以采用石灰石錘式破碎機。我公司生產的石灰石錘式破碎機是一種新型、減耗、節能的破碎設備,在建材、冶金、礦山、化工、電力等行業中普遍使用。該設備具有投資少、見效快、體積小、重量輕、占地面積小、結構簡單、易于維護等優點,可以根據客戶要求調整產品粒度,滿足不同需求。

錘式破碎機應用領域

高清圖片展示

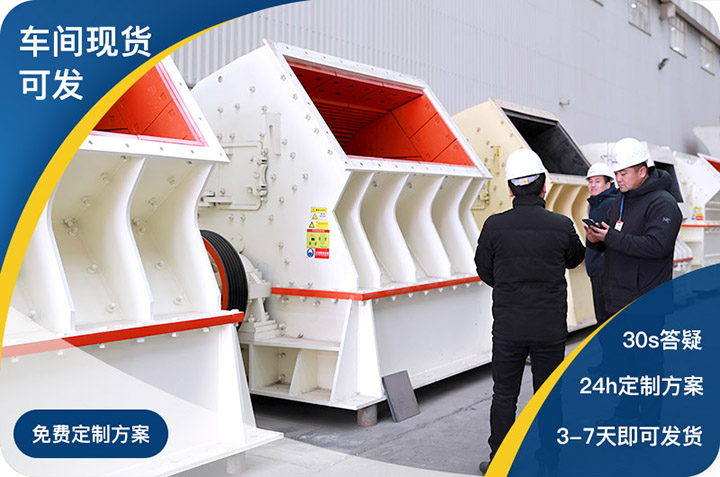

石灰石錘式破碎機車間

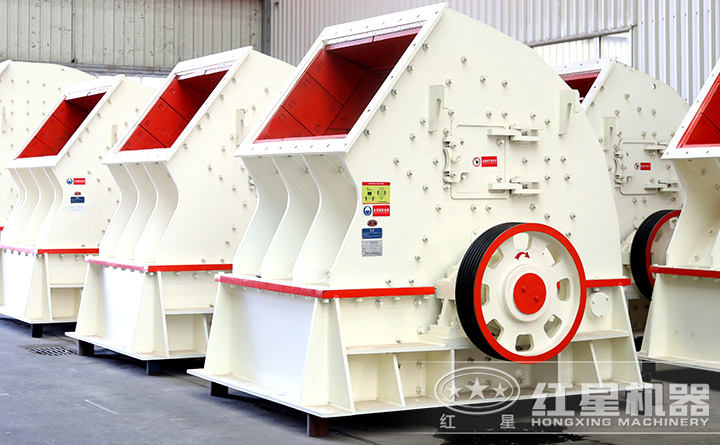

重錘破車間一角展示

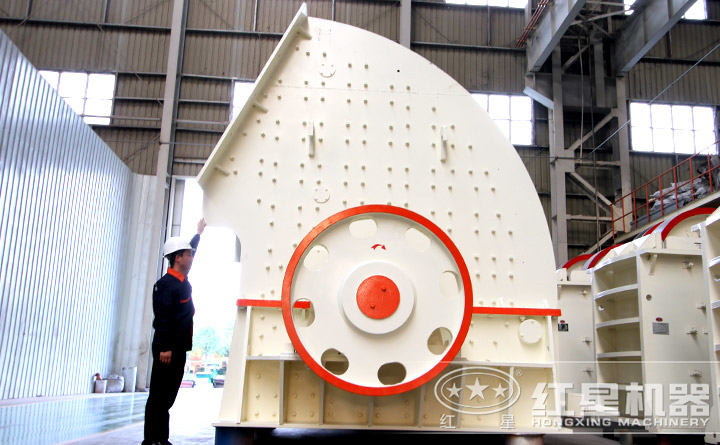

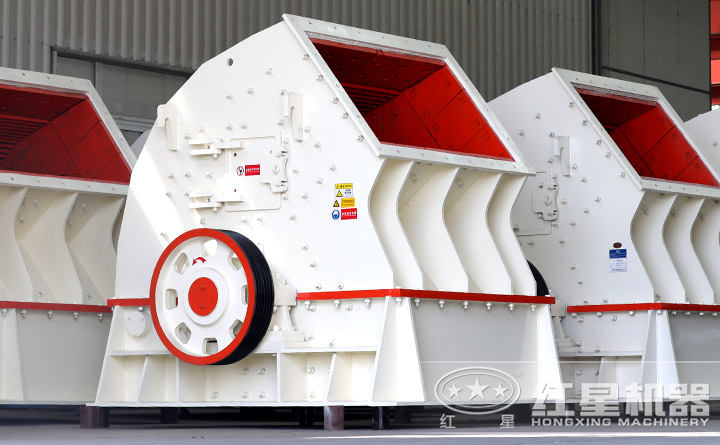

石灰石錘式破碎機

破碎與整型兼顧,成品粒度好,賣相好

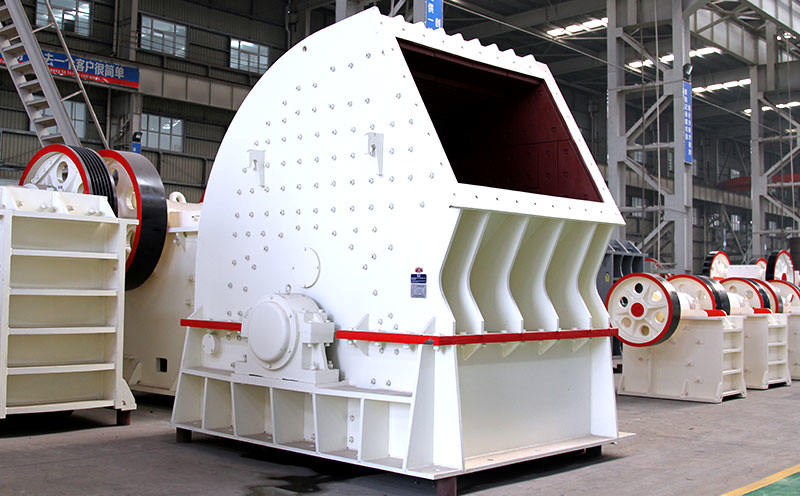

石灰石錘式破碎機

專門針對石灰石破碎,設備運行穩定,故障率低

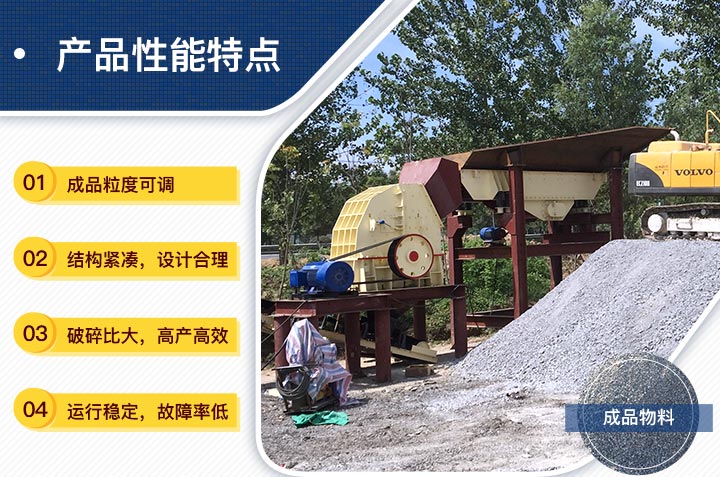

產品性能特點

(1)成品粒度可調,一次成型:破碎之后無需二次破碎;有效降低成本投入。

(2)結構緊湊,設計合理:本機遵從以人為本的理念,使機器在安裝過程中,操作簡便;且后期維護更省時省力。

(3)破碎比大,產能高:機器處理能力強,時產量大,破碎比不僅大,而且成品粒度均勻賣相好。

(4)運行穩定,故障率低:設備各個易損部件,均采用特殊材質制成,保障了設備生產工作的平穩進行,有效降低故障率,從而提高整機壽命,為客戶帶來更大收益。

石灰石錘式破碎機現場

多個重錘式破碎機工程案例現場【可供參觀考察】

石灰石錘式破碎機核心部件介紹

石灰石錘式破碎機的工作部分主要由主軸、錘盤、錘頭、襯板和反擊板等組成。

(1)錘頭是錘式破碎機的核心部件,主要負責對物料的捶打與撞擊。采用新型多元素高鉻錳鋼復合鑄造,耐磨性強,有效拉長更換周期;使整機壽命有效延長1.5-2倍;

(2)主軸是支撐轉子的主要部件,承受轉子、錘頭的重量和沖擊力。由于主軸采用精選合金鋼鑄成,主軸韌性好,工作運行平穩故障率低;

(3)襯板防止機架的磨損,反擊板耐磨耐用,保障了機器在生產過程中的減少磨損。

(4)錘盤是用來懸掛錘頭的,因為錘盤在設備運轉時會受到物料的沖擊和摩擦,所以極易磨損,紅星作為礦山機器老品牌,對各個易損部件的質量檢測特別嚴謹,從而保證每臺出廠的機器都擁有過硬的質量。

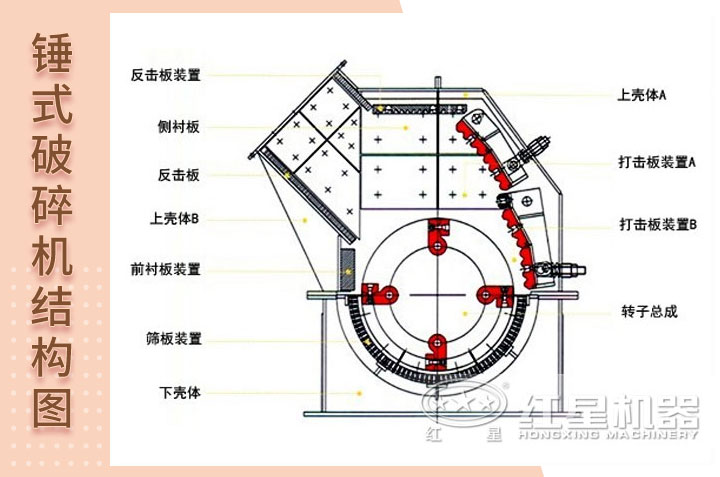

石灰石錘式破碎機結構圖

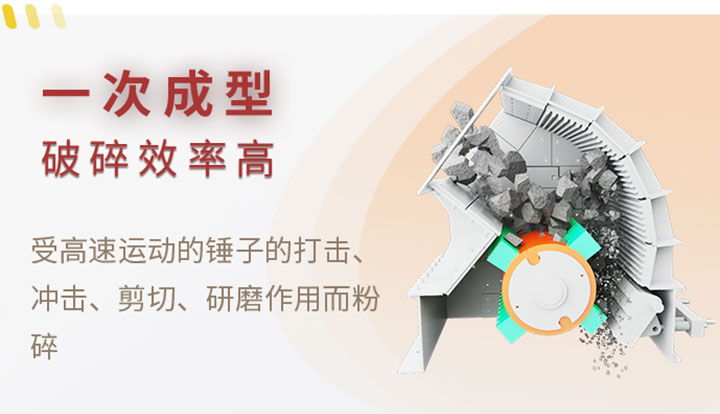

工作原理—直觀錘破如何完成碎石作業

石灰石錘式破碎機主要是依靠高速旋轉的錘頭與物料產生強大的沖擊作用來完成物料的破碎過程的。設備運轉時,物料通過進料裝置自由下落進入破碎腔內,高速旋轉的錘頭與物料不斷發生猛烈撞擊而破碎成小塊,物料與錘頭撞擊并被反彈到機體內的反擊板繼續被沖擊破碎,或者被反彈到篩條上,小于篩條間隙的物料被排出,較大的物料繼續留在破碎腔內再次經高速旋轉的錘頭撞擊破碎。同時高速運動的物料之間也會產生碰撞破碎作用,較終物料經過多種多次破碎合格后從排料口排出,物料完成破碎達到所需粒度要求。

錘式破碎機工作原理

精益求精,我們只為您提供高品質錘破

了解了設備的特點,認識了它的作業原理,觀看了作業現場,下面隨我們一起到廠家看一看,紅星一家成立近四十年的大型礦山機械設備生產企業,位于河南鄭州西四環,擁有6萬平方米大型生產廠房,各種現代化生產設施,和一群經驗豐富、技術精湛的生產團隊,他們在崗位上任勞任怨,在工作上追求精益求精,力求為消費者提供品質更優的設備。

重工品質,專業售后團隊,48小時內奔赴客戶現場

一錘成型的錘式破碎機可有效簡化加工加工,降低企業投資成本,從而為生產創造更高的利潤,紅星錘破有移動式和固定式兩種,而且均有現貨,想要了解的用戶可到廠進行實地參觀、考察,公司可免費為你設計選購方案,并對設備進行估價,看完設備后,銷售人員還可免費帶你到附近作業現場進行考察。

技術參數

型號 轉子直徑×長度 (mm) 進料口(長×寬)(mm) 最佳進料粒度 (mm) 處理能力(t/h) 電機功率 (kw) 外形尺寸 長×寬×高 (mm)
PCZ1308 Φ1330×790 870×780 ≤380 60-160 132 2880×2130×2390
PCZ1410 Φ1400×1000 1060×740 ≤450 80-210 2×90(160) 2830×2100×2485
PCZ1610 Φ1600×1000 1090×930 ≤480 100-230 2×132 3370×2415×2750
PCZ1612 Φ1600×1200 1340×1140 ≤500 120-350 2×160 3370×2613×2750
PCZ1615 Φ1600×1500 1570×1140 ≤550 200-550 2×200 3370×2925×2750
PCZ1716 Φ1700×1600 1420×1200 ≤600 400-850 2×250 3520×3000×3210
PCZ1720 Φ1700×2000 2030×1200 ≤650 500-1000 2×400 3670×3390×3330
PCZ1920 Φ1900×2000 1980×1210 ≤750 800-1500 2×500 4490×3910×3600
PCZ2225 Φ2200×2500 2530×1610 ≤1000 1500-3000 1250 4890×5010×4560

注:產量根據不同物料,進料粒度等因素其結果將有所不同
