稀土烘干機簡介
稀土是一種非常重要的戰略資源,稀土元素在石油、化工、冶金、紡織、玻璃、陶瓷等領域都得到了廣泛的應用,稀土的更多價值也隨著科技的進步被不斷的發現。稀土烘干機是一種對稀土進行烘干的礦山設備,隨著稀土資源的不斷開發,稀土烘干機的應用也越來越廣泛,促進國家經濟的快速發展。稀土烘干機具有操作簡單、結構可靠、自動化程度高等優點。稀土烘干機由回轉筒體、引風設備、揚料板進出料裝置、傳動裝置等組成。

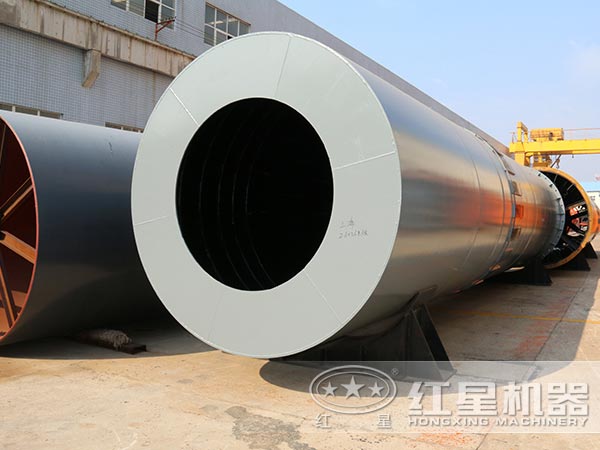

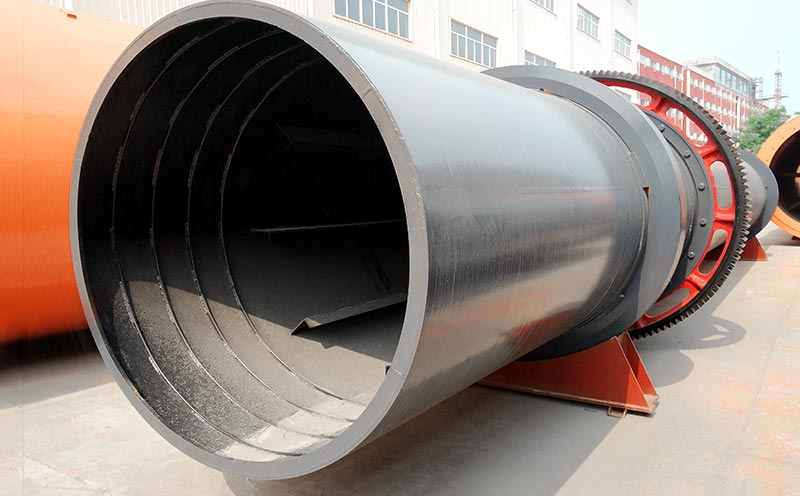

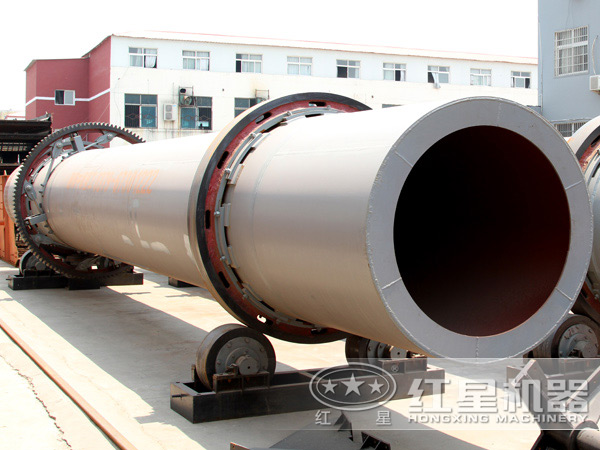

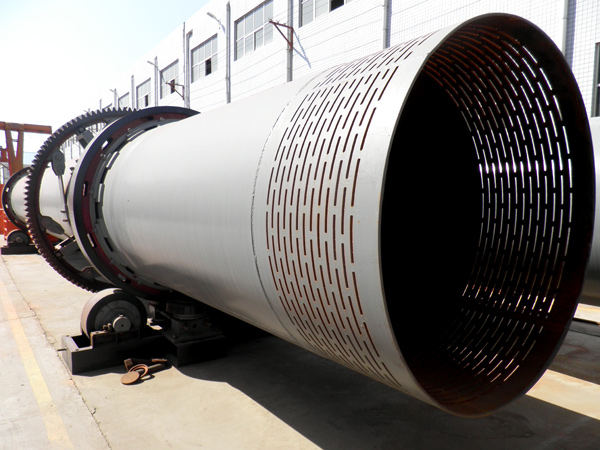

產品展示
性能優勢
1、應用范圍廣:公司生產的稀土烘干機還適用于煤泥、復合肥、農牧業工程、木炭機械等行業。
2、節約稀土資源:稀土烘干機采用的新型的傳動裝置,比一般的烘干設備更加節約資源,減少用戶運行成本,提高生產效益。
3、優良除塵效果:公司生產的稀土烘干機的除塵效果符合國家的環保標準,能夠更加有效的保護環境。
4、使用壽命長:稀土烘干機的易損件使用的都是新型的耐磨材料制作而成,所以在運行中的磨損程度更小,使用壽命更長。
工作原理

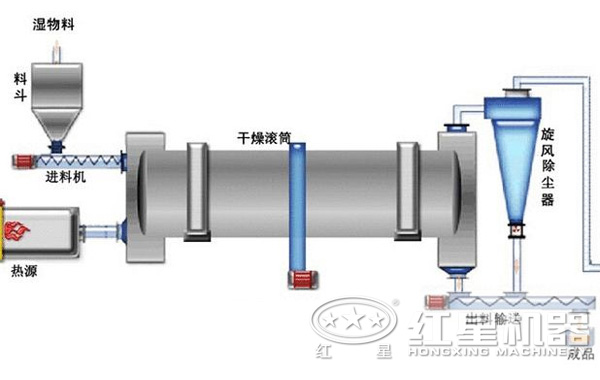

潮濕的稀土先由皮帶輸送機送進料斗,之后進入加料端。由于加料管的斜度大于物料的自然斜度,所以稀土就會流入干燥器內,稀土從高處落入時,由于載熱體是從低端進入,物料與載熱體就會發生逆流接觸,有的載熱體會與物料一起流入筒體。物料會隨著筒體的轉動流到較低的一端,濕的稀土?xí)苯踊蛘唛g接得到載熱體的給熱,這樣就會達到烘干的效果。
組成結構

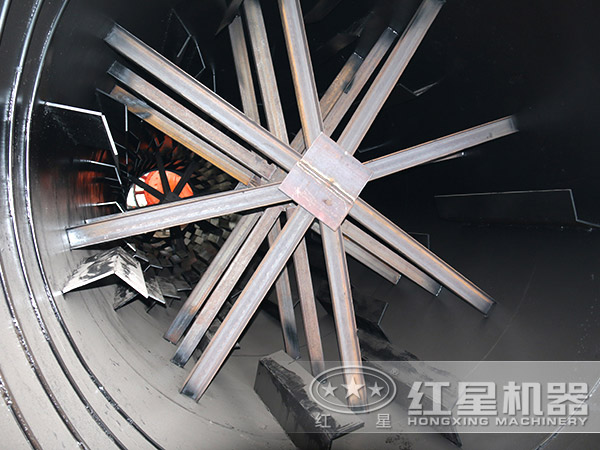

稀土烘干機由回轉筒體、引風設備、揚料板進出料裝置、傳動裝置等組成。
技術參數
規格 (直徑×長度) |
筒體容積 (m³) |
生產能力 (t/h) |
安裝斜度 (%) |
最高進氣溫度 (℃) |
主電動機 (kw) |
總重量 (t) |
Φ1.2×8.0 | 9.0 | 1.9-2.4 | 3-5 | 700-800 | 7.5 | 9 |
Φ1.2×10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
Φ1.5×12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18.5 |
Φ1.5×14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
Φ1.5×15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
Φ1.8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 | 21.5 |
Φ1.8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 | 23 |
Φ2.2×12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33.5 |
Φ2.2×14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
Φ2.2×16 | 60.8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
Φ2.4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 | 45 |
Φ2.4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
Φ2.4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
Φ2.4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
Φ2.6×24 | 127.4 | 27.2-34.0 | 3-5 | 700-800 | 55 | 73 |
Φ3.0×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
Φ3.0×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
Φ3.2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
Φ3.6×28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |
間接傳熱烘干機
筒徑×筒長 項目 | 外筒內徑 | 內筒內徑 | 筒體長度 | 筒體容積(m³) | 筒體斜度 | 揚料板型式 | 最高進氣溫度(℃) | 外形尺寸 |
Φ1.5×15m | 1500 | 500 | 15 | 20.27 | 3-5% | 升舉式 | 850 | 16.2×2.7×2.7 |
Φ1.5×17m | 17 | 22.97 | 18.2×2.7×2.7 | |||||
Φ1.5×19m | 19 | 25.68 | 20.0×2.9×2.9 | |||||
Φ1.8×21m | 1800 | 650 | 21 | 35.91 | 3-5% | 升舉式 | 850 | 22.5×2.7×2.7 |
Φ1.8×23m | 23 | 39.33 | 24.5×2.9×2.9 | |||||
Φ1.8×25m | 25 | 42.75 | 26.5×2.9×2.9 | |||||
Φ2.2×21m | 2200 | 800 | 21 | 58.10 | 3-5% | 升舉式 | 850 | ---- |
Φ2.2×23m | 23 | 63.61 | ||||||
Φ2.2×25m | 25 | 69.15 |
