顎式粉碎機簡介
顎式粉碎機屬于顎式破碎機的其中一個系列,具備破碎比大、作業穩定、產品粒度均勻等特點,整體結構設計較為簡單,用戶操作便捷無難度,適用物料多、應用范圍廣,是砂石生產、建筑垃圾破碎等理想粉碎設備。

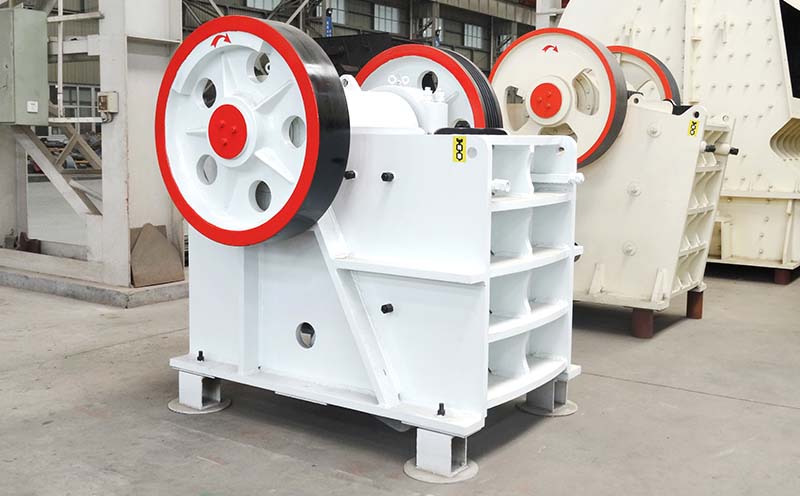

紅星鄂破車間產品展示
顎式粉碎機主要由機架、偏心軸、大皮帶輪、飛輪、動鄂、側護板、肘板、肘板后座、調隙螺桿、復位彈簧、固定鄂板與活動鄂板等組成,其中肘板還起到保險作用。
產品現場

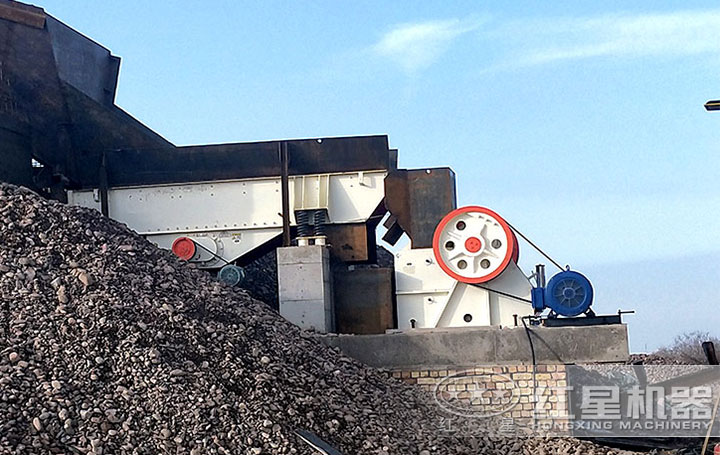

江西時產200噸的顎式粉碎機現場實拍

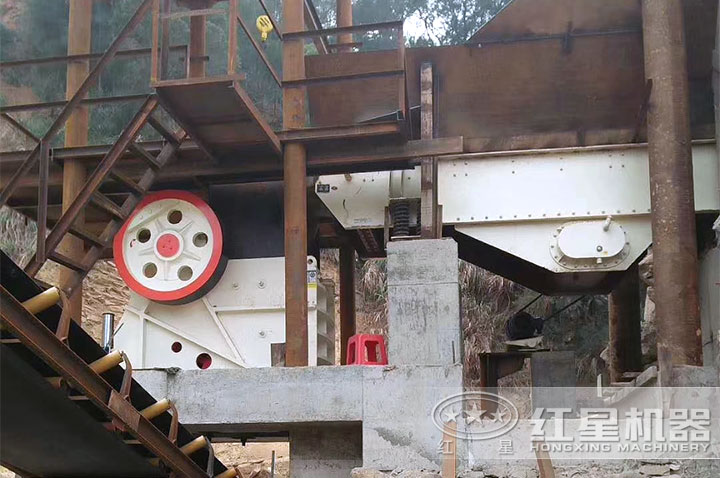

山東時產300噸的顎式粉碎機作業現場

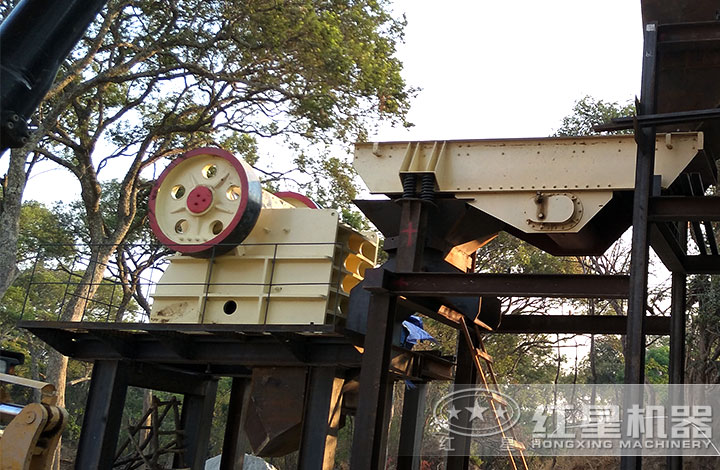

顎式粉碎機處理河卵石現場 支持就近參觀

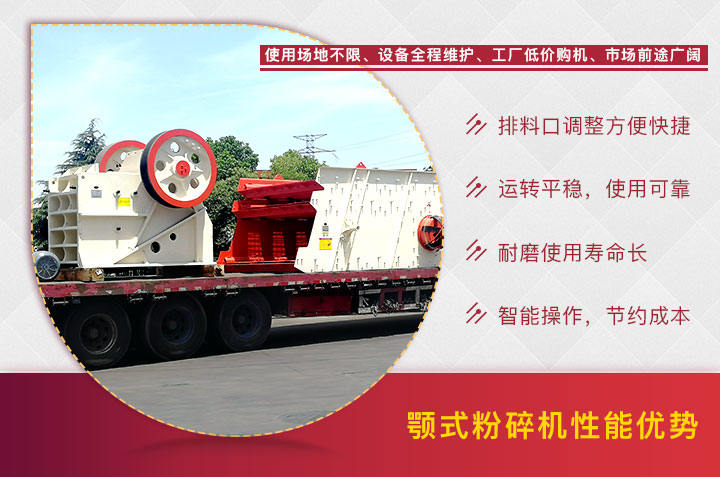

產品性能優勢
1、設備采用楔塊機構調整排料口大小,標尺能直觀地反映排料口的調整尺寸。專用的齒輪增力機構,使排料口的調整工作方便快捷。
2、通過防護罩上的監視窗口觀察飛輪和皮帶輪的運行狀況,為操作者和檢修人員提供了方便,同時,有效地保證了現場人員的安全。
3、潤滑采用稀油,維護費用低,特別適合于低溫及高海報地區,有效解決低溫難啟動問題。
4、動鄂總成以高質量鑄鋼件構成,重型偏心軸采用鍛坯進行加工,使機器具有很強的可靠性,更加經久耐用。

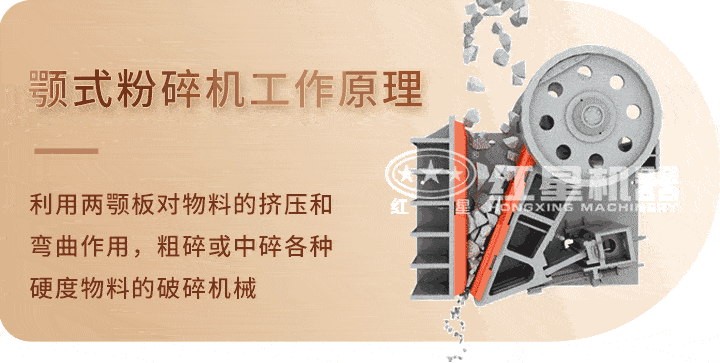

顎式粉碎機工作原理
該系列鄂式破碎機破碎方式為曲動擠壓型,電動機驅動皮帶和皮帶輪,通過偏心軸使動鄂上下運動,當動鄂上升時肘板和動鄂間夾角變大,從而推動動鄂板向定鄂板接近,與此同時物料被擠壓、搓、碾等多重破碎。
'
設備生產廠家
河南紅星礦山機器有限公司總部位于鄭州市高新區,擁有近26萬平方米的現代化廠房,生產工藝精良,設備技術先進,定價合理實惠,歡迎廣大用戶前來廠家免費考察、實地考察!我們提供專車接送、專人接待等專業服務,確保您選投放心!

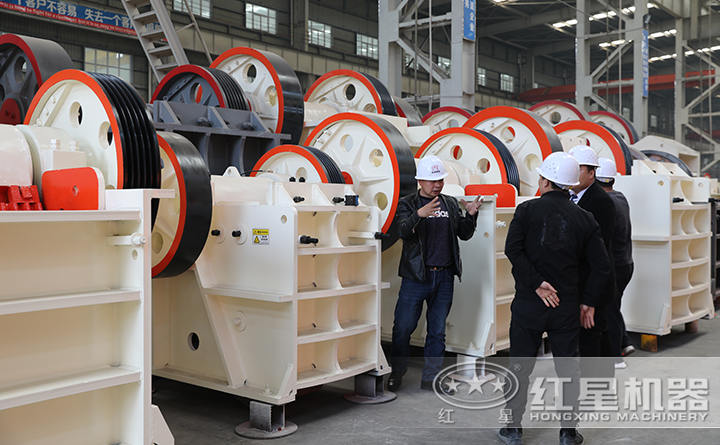

客戶到廠考察顎式粉碎機 紅星人員全程講解
設備試運轉注意事項
(1)空載試車
1、顎式粉碎機連續運轉2小時,軸承溫升不得超過30℃。
2、所有緊固件應牢固,無松動現象。
3、飛輪、槽輪運轉平穩。
4、所有摩擦部件無擦傷、掉屑和研磨現象,無不正常的響聲。
5、排料口的調整裝置應能保證排料口的調整范圍。
(2)有載試車
1、顎式粉碎機不得有周期性或顯著的沖擊、撞擊聲。
2、最大給料粒度應符合設計規定。
3、連續運轉8h,軸承溫升不得超過30℃。
技術參數
-
顎式破碎機
-
CJ系列歐版顎式破碎機
-
HD德版顎式破碎機
型號 |
進料口尺寸 (mm) |
最大進料粒度 (mm) |
排料口調整范圍 (mm) |
處理能力(t/h) |
偏心軸轉速(r/min) |
電機功率 (kw) |
外形尺寸 (長×寬×高) (mm) |
PE 150×250 |
150×250 |
125 |
10-40 |
1-3 |
268 |
4P 5.5 |
760×700×860 |
PE 200×300 |
200×300 |
180 |
15-50 |
2-6 |
260 |
4P 7.5 |
915×780×990 |
PE 200×350 |
200×350 |
180 |
18-60 |
3-10 |
276 |
4P 11 |
1000×914×1112 |
PE 250×400 |
250×400 |
210 |
20-70 |
5-21 |
300 |
6P 15 |
1100×1032×1285 |
PE 400×600 |
400×600 |
340 |
40-100 |
16-64 |
270 |
6P 30 |
1623×1736×1615 |
PE 500×750 |
500×750 |
425 |
50-100 |
40-110 |
268 |
6P 55 |
1920×1850×1920 |
PE 600×750 |
600×750 |
500 |
150-200 |
80-240 |
268 |
6P 55 |
2020×1850×1920 |
PE 600×900 |
600×900 |
500 |
65-160 |
50-160 |
254 |
6P 55 |
2530×1900×2340 |
PE 750×1060 |
750×1060 |
630 |
80-180 |
110-320 |
245 |
8P 110 |
2680×2380×2785 |
PE 900×1200 |
900×1200 |
750 |
100-200 |
220-380 |
208 |
8P 110 |
3470×2876×3330 |
PE 1200×1500 |
1200×1500 |
1020 |
150-350 |
400-1000 |
180 |
8P 160-245 |
4850×3220×3680 |
PE 1500×1800 |
1500×1800 |
1200 |
220-350 |
500-1200 |
180 |
8P 280-380 |
5160×3660×4248 |
PEX 150×750 |
150×750 |
120 |
18-48 |
8-25 |
320 |
4P 15 |
1170×1575×1030 |
PEX 250×750 |
250×750 |
210 |
25-60 |
13-35 |
320 |
6P 22 |
1550×1730×1470 |
PEX 250×1000 |
250×1000 |
210 |
25-60 |
16-52 |
330 |
6P 30 |
1580×2006×1390 |
PEX 250×1200 |
250×1200 |
210 |
25-60 |
20-61 |
330 |
6P 37 |
1780×2214×1430 |
PEX 300×1300 |
300×1300 |
250 |
20-90 |
16-105 |
300 |
6P 55 |
2210×2320×1723 |
注:產量根據不同物料,進料粒度等因素其結果將有所不同
型號 |
最大進料粒度 |
進料口尺寸 |
出料口調整范圍 |
處理能力(t/h) |
電機功率(KW) |
外形尺寸 長×寬×高(KW) |
CJ96 |
480 |
930×580 |
60-175 |
105-390 |
4P 90 |
2850×2270×1950 |
CJ106 |
560 |
1060×700 |
70-200 |
150-500 |
4P 110 |
3280×2580×2400 |
CJ120 |
700 |
1200×870 |
70-200 |
175-610 |
4P 160 |
3700×2790×2950 |
CJ125 |
760 |
1250×950 |
100-250 |
270-831 |
4P 160 |
4230×2780×2960 |
CJ150 |
960 |
1400×1200 |
125-250 |
340-880 |
4P 200 |
5030×3440×3970 |
CJ160 |
960 |
1600×1200 |
150-300 |
430-1145 |
4P 250 |
5780×3460×3580 |
CJ200 |
1200 |
2000×1500 |
175-300 |
630-1590 |
6P 400 |
6600×3000×4400 |
CJ1511 |
850 |
1500×1070 |
125-300 |
380-1080 |
6P 200 |
4130×3000×3330 |
CJ1513 |
1040 |
1500×1300 |
150-300 |
480-1160 |
6P 200 |
4620×2890×4190 |
注:產量根據不同物料,進料粒度等因素其結果將有所不同
型號 |
進料口尺寸 |
最大進料粒度 (mm) |
出料口調整范圍 |
處理能力(t/h) |
電機功率 |
外形尺寸 長×寬×高 (mm)
|
HD72(57) |
460×720 |
425 |
45-100 |
50-120 |
6P 55 |
2100×1556×1640 |
HD86(69) |
580×860 |
500 |
50-150 |
60-260 |
8P 75 |
2200×1754×1810 |
HD98(751) |
680×980 |
630 |
75-175 |
110-350 |
8P 110 |
2660×1960×2175 |
HD110(912) |
850×1100 |
750 |
100-200 |
230-550 |
6P 132 |
2960×2381×2556 |
HD125 |
950×1250 |
900 |
125-225 |
280-750 |
8P 160 |
3500×2614×2925 |
注:產量根據不同物料,進料粒度等因素其結果將有所不同
