青石制砂機簡介

青石性質穩定、資源豐富易開采,經加工后可廣泛用于建筑領域。目前常用的破碎整形設備為青石制砂機,其將專業細碎技術與機械制造更好的結合在一起,具體成品粒型優美,級配高等特點,能夠源源不斷的為建筑領域提供高標準高要求的砂石骨料,經濟效益非常明顯。

青石制砂機車間實拍 支持到廠免費考察

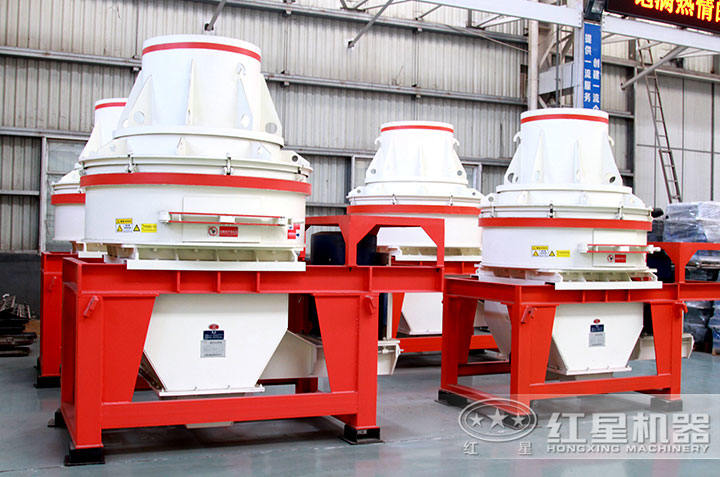

青石制砂機車間實拍

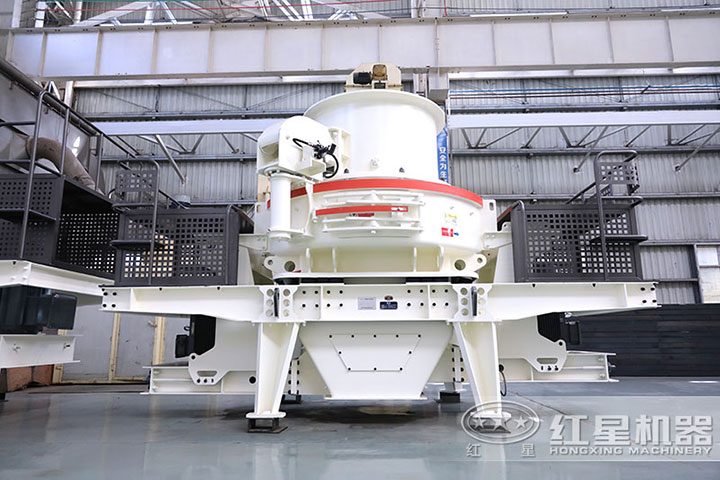

青石制砂機

直通沖擊式制砂機 體積小、便于安裝檢修

青石制砂機車間

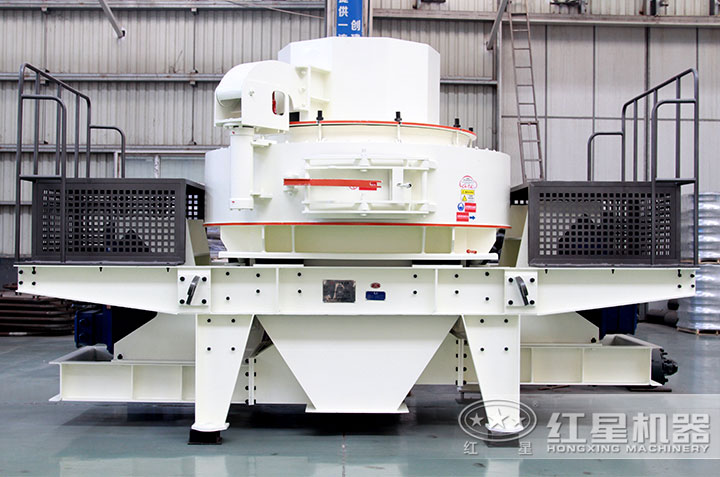

VSI制砂機 稀油潤滑、作業效率高

HVI制砂機

HVI制砂機 工藝先進、運行成本低

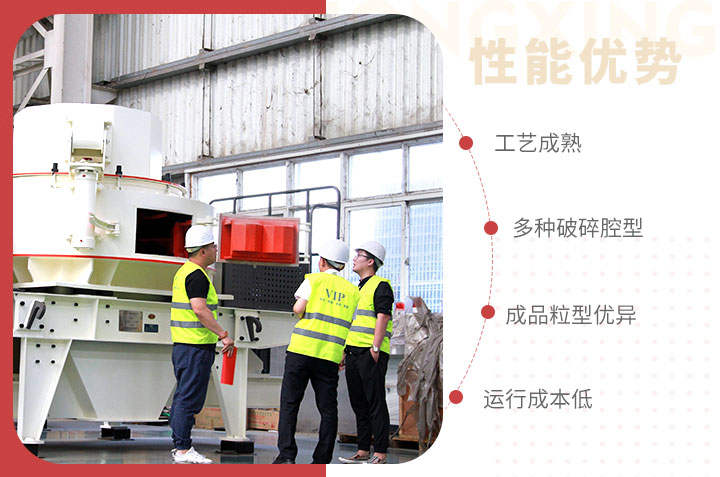

青石制砂機性能優勢

1、工藝成熟:青石制砂機特別的轉子結構設計、耐磨材料工藝、破碎速度優化和液壓設計,為破碎出粒型優美的青石料奠定了基礎,精選的材料和成熟的工藝技術,提高了設備的內在質量和外觀品質,值得選購。

2、破碎優勢:設備兩種不同的的進料破碎方式,擁有多種破碎腔型,實現了"石打石"和"石打鐵"的自由轉換,為粒型的制備奠定了基礎。

3、成品優異:以上兩點優勢更使得成品粒型優異,級配合理,細度模數可調,適用于人工制砂、石料整形等領域,為用戶帶來顯著的經濟效益。

4、運行成本低:青石制砂機的易損件均為精選材料鑄成,耐磨性能好,維護周期長,HVI制砂機更是采用了模塊化設計,后期無需耗費過多的維修費用。

客戶參觀制砂機

青石制砂機現場展示

制砂機現場視頻

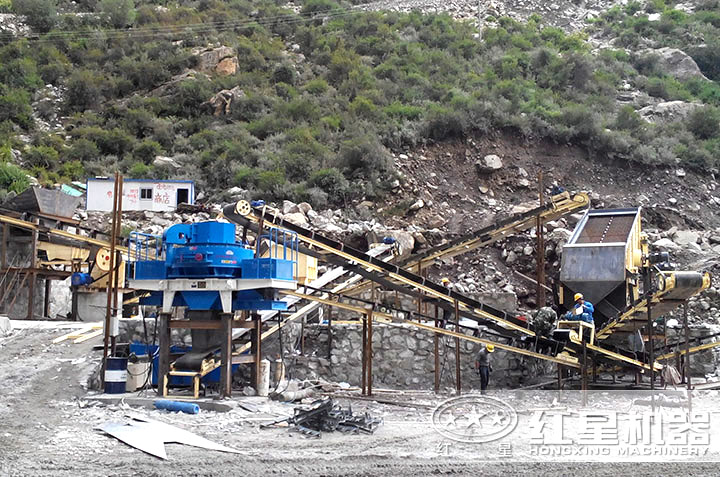

青石制砂機作業現場

時產200噸的青石制砂機現場

青石制砂機作業現場

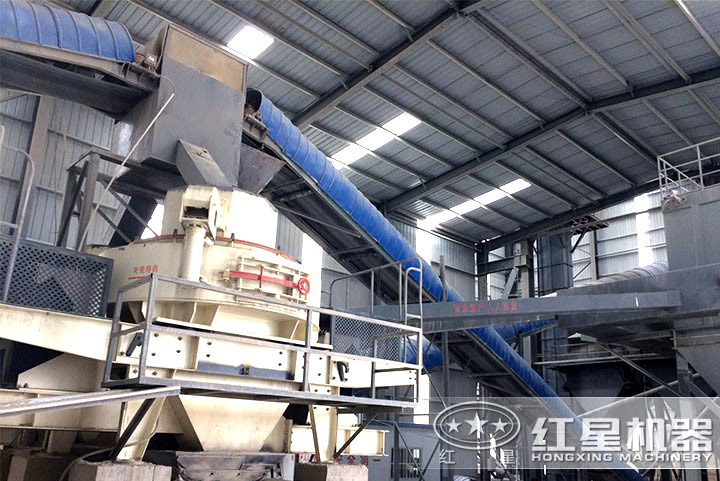

室內作業的青石制砂機 可安排就近參觀

青石制砂機效果展示

青石制砂機破碎比大,出料粒度均勻,規格多樣

青石制砂機價格

小型青石制砂機價格大約為幾萬元,大型號的報價約為幾十萬,現在點擊在線咨詢即可獲取青石制砂機實時優惠報價單。底部有詳細參數用做參考,青石制砂機的種類以及型號較多,且會影響到產量與粒型,所以由制砂機廠家客服或技術經理依據需求、實際情況等為您準確報價是再合適不過的,更有免費設計流程方案等服務。

產品報價

可抵達其他用戶現場,廠家現場搭配生產

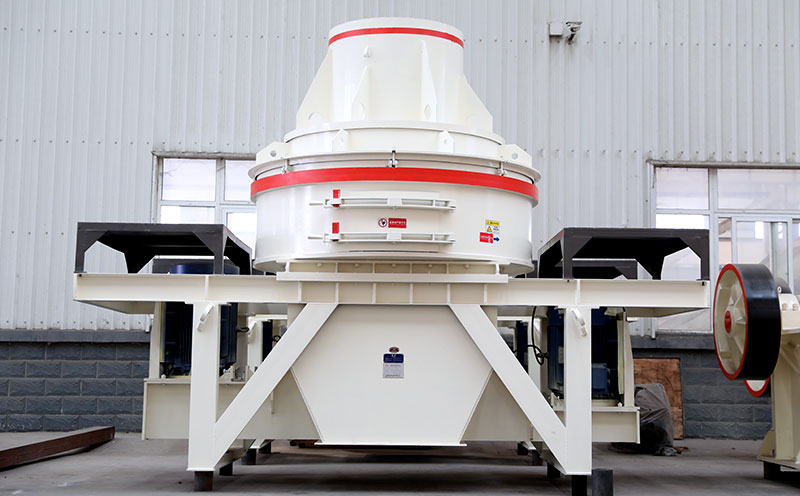

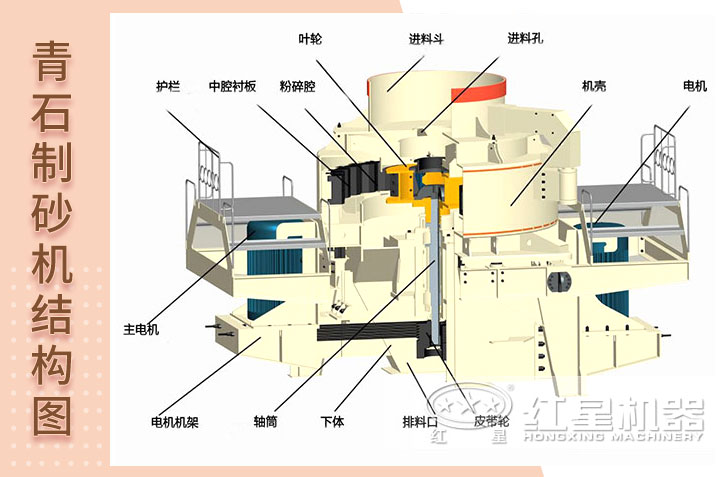

青石制砂機結構

設備采用特別的空氣自循環系統,大大降低了外排風量,粉塵少,噪音小,有利于作業環境的改善,且可配置多種規格的除塵設備,環保節能效果明顯。其主要構造包括進料斗、進料孔、葉輪、粉碎腔、中腔襯板、護欄、主電機、電機機架、軸筒、下體、排料口、皮帶輪、機殼、電機等部件。

青石制砂機

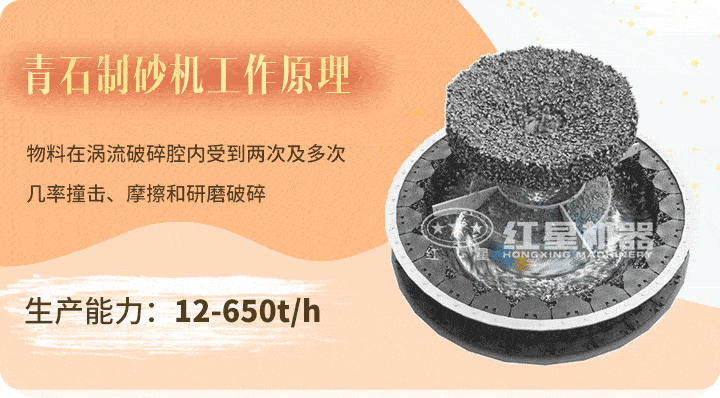

青石制砂機工作原理

1、中心進料:青石落入制砂機進料斗,經中心進料孔進入高速旋轉的甩輪,在甩輪內被迅速加速,其加速度可達數十倍重力加速度,然后高速從甩輪內拋出,首先與反彈后自由下落的另一部分物料進行撞擊,然后一起沖擊到物料襯層或反擊塊上,被反彈斜向上沖擊到渦流腔的頂部;

后又改變其運動方向,偏轉向下運動,又與從葉輪流道發射出來的物料撞擊形成連續的物料幕。這樣,一塊物料在渦流破碎腔內受到兩次及多次幾率撞擊、摩擦和研磨破碎作用,被破碎的青石物料由下部排料口排出。

青石制砂機工作原理

青石制砂機工作原理

2、中心進料伴隨環形瀑落進料:青石物料落入制沙機進料斗,在經環形孔落下,被分料板分成兩股料,一股經分料盤進入高速旋轉的甩輪,另一股從分料盤四周落下。進入甩輪的物料,在甩輪內被迅速加速,其加速度可達數十倍重力加速度,然后高速從甩輪內拋出,首先同由分料器四周自由落體的另一部分物料沖擊破碎;

然后一起沖擊到渦流腔內渦流襯層上,被物料襯層反彈,斜向上沖擊到渦流腔的頂部,又改變其運動方向,偏轉向下運動,又與從葉輪流道發射出來的物料撞擊形成連續的物料幕。這樣,一塊物料在渦流破碎腔內受到兩次及多次幾率撞擊、摩擦和研磨破碎作用,被破碎的物料由下部排料口排出。

技術參數

  • HVI制砂機
  • VSI制砂機
  • 制砂機
型  號 硬料 軟料 制砂 整形 電機功率
最大進料粒度
(mm)
通過量
(t/h)
HVI 0815  <30 <35  50-140  90-230  2×75
HVI 0818 <30 <35 60-190 110-283 2×90
HVI 0922 <35 <40 70-210 150-330 2×110
HVI 0926 <35 <40 85-240 170-380 2×132
HVI 1032 <40 <45 130-278 180-356 2×160
HVI 1040 <40 <45 180-284 250-440 2×200
HVI 1263 <50 <55 320-498 370-585 2×315
</tbody>
型號 VSI 7611 VSI 8518 VSI 9526 VSI 1140 VSI 1145 VSI 1150
處理量 (t/h) 瀑落與中心進料 80-180 140-260 200-380 300-520 350-610 360-650
全中心進料 40-90 70-130 100-190 160-260 180-355 190-365
最大入料尺寸
(mm)
軟料 35 40 45 50 50 50
硬料 30 35 40 40 45 45
轉速(r/min) 1700-1890 1520-1690 1360-1510 1150-1300 1150-1300 1150-1300
電機功率 4P   110 4P   180 4P   264 4P   400 4P   440 4P   500
外形尺寸(長×寬×高)(mm) 4100×2250×2300 4160×2320×2900 4560×2450×2830 5500×2700×3100 5500×2700×3100 5500×2700×3100

注:產量根據不同物料,進料粒度等因素其結果將有所不同

型號規格 最大入料
(mm)
功率
(kw)
葉輪轉速
(r/min)
處理量
(t/h)
外形尺寸(長×寬×高)
(mm)
HX-06 35 2P   37-55KW 2000-3000 12-30 2500×1620×2600
HX-07 45 4P   55-75KW 1500-2500 25-55 2700×1760×2800
HX-09 50 4P   110-150KW 1200-2000 55-100 3900×2000×3070
HX-10 60 4P   150-180KW 1000-1700 100-160 4600×2350×3450
