69鄂式破碎機簡介

69鄂式破碎機也被稱為“高產顎破”,該設備采用成熟的破碎工藝,運用數字化加工設備,使內部結構精密,在提高設備性能的同時,使整體結構簡潔高產,破碎能力增強,該設備適用物料多,應用領域廣,經濟效益顯著,值得投資選購。

顎式破碎機應用領域

顎式破碎機破碎物料多,應用廣泛

設備現場

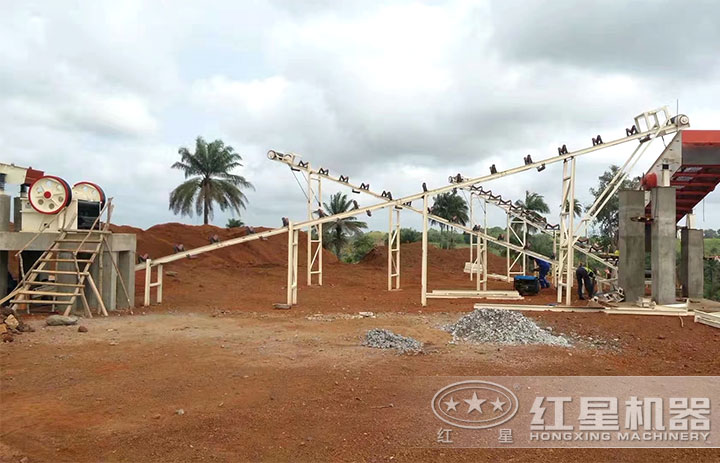

多臺69鄂式破碎機生產現場

69鄂式破碎機生產現場

德版69鄂式破碎機作業現場

69鄂式破碎機生產現場

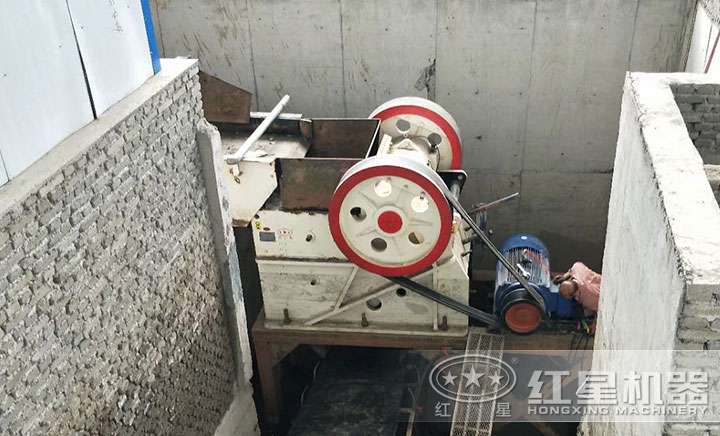

69鄂式破碎機安裝現場 可安排就近參觀

設備優勢

應用范圍廣

排料口調整范圍大,結構合理,占地面積小,可滿足用戶多種加工需求,廣泛應用于眾多行業的破碎生產中。

生產效率高

深腔破碎無死區,物料在破碎腔內不會發生堵料現象,提高了生產效率。單機節能15%~30%,系統節能一倍以上。

維護方便

設備在使用過程中操作簡單,維護工作方便快捷,減少了停機維護時間,降低工人勞動強度、提效率高與收益。

耐磨性能好

零件選用高耐磨、抗壓性強的制作材料,增強了零件的抗壓性和耐磨性,其中動顎采用鑄鋼件構成,偏心軸采用鍛坯加工等,使部件可靠性增加,高產耐用。

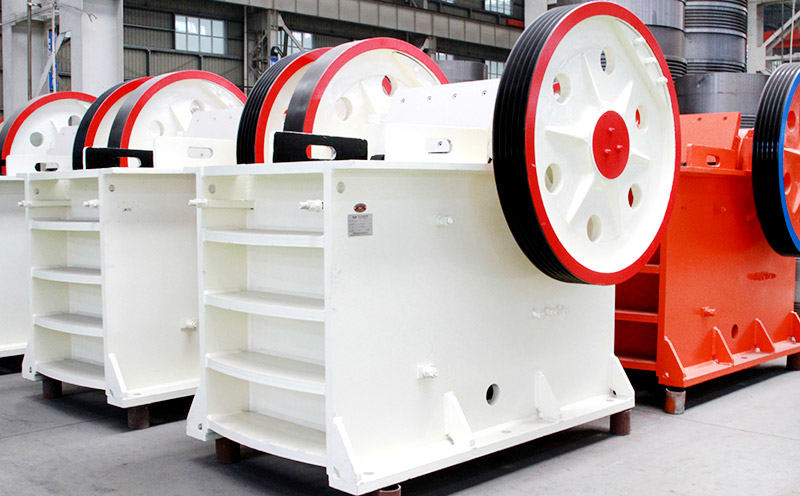

69鄂式破碎機

69鄂式破碎機 多種型號可供選擇

設備工作原理

169鄂式破碎機工作時,電動機驅動皮帶和皮帶輪,通過偏心軸使動顎上下運動,當動顎上升時肘板與動顎間夾角變大,從而推動動顎板向固定顎板接近,與其同時物料被壓碎或劈碎,達到破碎的目的;當動顎下行時,肘板與動顎夾角變小,動顎板在拉桿,彈簧的作用下,離開固定顎板,此時已破碎物料從破碎腔下口排出

269鄂式破碎機的工作部分是兩塊顎板,一是固定顎板,垂直固定在機體前壁上,另一個是活動顎板,位置傾斜,與固定顎板形成大小的破碎腔。活動顎板對著固定顎板作周期性的往復運動,時而分開,時而靠近,分開時,物料進入破碎腔,成品從下部卸出;靠近時,使裝在兩塊顎板之間的物料受到擠壓,彎折和劈裂作用而破碎。整個工作過程高產完整。

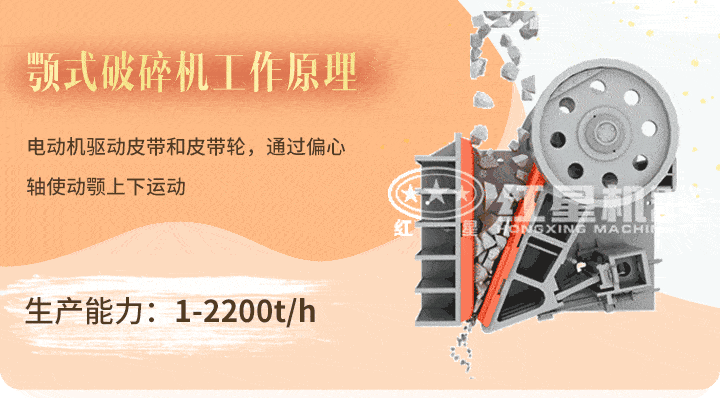

69鄂式破碎機工作原理

69鄂式破碎機作業原理示意圖

技術參數

型號 給料口尺寸
(mm)
最大進
料粒度
(mm)
排料口調
整范圍
(mm)
處理能力
(t/h)
偏心軸轉速
(r/min)
電動機功率
(kw)
總重量
(t)
外形尺寸
(長×寬×高)
(mm)
PE-400×600 400×600 340 40-100 16-64 275 6P   30 7 1730×1730×1630
PE-600×900 600×900 500 65-160 50-160 250 6P   55 17 2190×2206×2300
PE-900×1200 900×1200 750 95-165 220-380 200 8P   110 52 3380×2870×3330
PE-1200×1500 1200×1500 1020 150-350 400-800 180 6P   160-220 100.9 4200×3300×3500
PEX-300×1300 300×1300 250 20-90 16-105 300 6P   55 15.6 2720×1950×1600
