河卵石圓錐式破碎機簡介

河卵石圓錐式破碎機根據河卵石物料的性質,采用不同的破碎原理來完成不同成品的要求,主要破碎方式有彎曲、剪切、擠壓等,通過這幾種方式可將河卵石破碎成粒度均勻、粒形整齊的成品,方便各領域的用料。而且其不僅可破碎河卵石,對于350兆帕以下的各種礦山巖石都能破碎,應用領域廣。

河卵石圓錐破碎機

河卵石圓錐式破碎機

河卵石圓錐式破碎機視頻與圖片

河卵石圓錐式破碎機現場視頻 可就近參觀

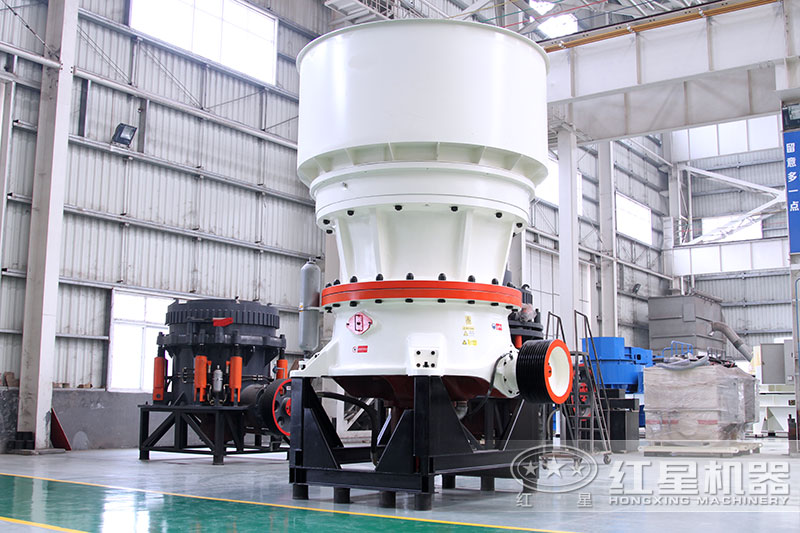

單缸圓錐式破碎機

單缸系列河卵石圓錐式破碎機

全液壓圓錐破碎機

全液壓系列河卵石圓錐式破碎機

河卵石圓錐式破碎機性能優勢

1、河卵石圓錐式破碎機系列破碎機分粗碎、中碎和細碎三種,可根據用戶不同需求選購。

2、采用了層壓破碎原理,故破碎產品多為立方結構,很大程度上減少了針片狀河卵石物料。

3、河卵石圓錐式破碎機結構簡單,便于操作,維護,排料口調整方便快捷,檢修時省時省力,特別是襯板易于快速更換,減少了停機時間。

4、河卵石圓錐式破碎機密封采用潤滑脂密封,避免了給水及排水系統易堵塞的弊病及水油易混合的缺陷。

河卵石圓錐式破碎機現場

河卵石圓錐式破碎機作業現場

河卵石圓錐破碎機工作原理為

河卵石圓錐式破碎機工作時,電動機的旋轉通過皮帶輪或聯軸器、傳動軸和圓錐部在偏心套的迫動下繞一周固定點作旋擺運動。從而使圓錐破碎壁時而靠近,時而離開固裝在調整套上的扎臼壁表面,使河卵石在破碎腔內不斷受到?jīng)_擊,擠壓和彎曲作用而實現河卵石的破碎。

河卵石圓錐破碎機

設備保險系統

在不可破異物通過破碎腔或因某種原因機器超載時,河卵石圓錐式破碎機彈簧保險系統實現保險,排礦口增大。異物從河卵石圓錐式破碎機破碎腔排出,如異物卡在排礦口使用清腔系統,使排礦繼續增大,使異物排出破碎腔。河卵石圓錐式破碎機在彈簧的作用下,排礦口自動復位,河卵石圓錐式破碎機機器恢復正常工作。

技術參數

規格 型號 破碎錐大端直徑
(mm)
最大給料尺寸
(mm)
排料口寬度
(mm)
處理能力
(t/h)
電動機功率
(kw)
總重量 外形尺寸(長×寬×高)
(mm)
Φ600 PYB600 600 65 12-25 40 8P   30 5 2234×1370×1675
PYD600 35 3-13 12-23 5.5 2234×1370×1675
Φ900 PYB900 900 115 15-50 50-90 8P   55 11.2 2692×1640×2350
PYZ900 60 5-20 20-65 11.2 2692×1640×2350
PYD900 50 3-13 15-50 11.3 2692×1640×2350
Φ1200 PYB1200 1200 145 20-50 110-168 8P   110 24.7 2790×1878×2844
PYZ1200 100 8-25 42-135 25 2790×1878×2844
PYD1200 50 3-15 18-105 25.3 2790×1878×2844
Φ1750 PYB1750 1750 215 25-50 180-360 8P   160 50.3 3910×2894×3809
PYZ1750 185 10-30 80-210 50.3 3910×2894×3809
PYD1750 85 5-13 60-180 50.2 3910×2894×3809
Φ2200 PYB2200 2200 300 30-60 420-700 8P   280-260 80 4622×3302×4470
PYZ2200 230 10-30 130-410 80 4622×3302×4470
PYD2200 100 5-15 80-200 81.4 4622×3302×4470
