磷礦石破碎設備簡介

當磷礦石經過磷礦石破碎設備破碎后,可以廣泛應用于在農業、醫藥、火柴、染料、等領域中。磷礦石破碎機軸承部分采用整體式鑄鋼結構,整體鑄鋼軸承座能夠保證與破碎機架完全配合,同時也大大增強了軸承座的徑向強度,破碎腔采用對稱“V”形結構,使實際進料口寬度與名義進料口寬度相一致。采用了齒形護板,增大了鄂板的有效長度,產量更高。

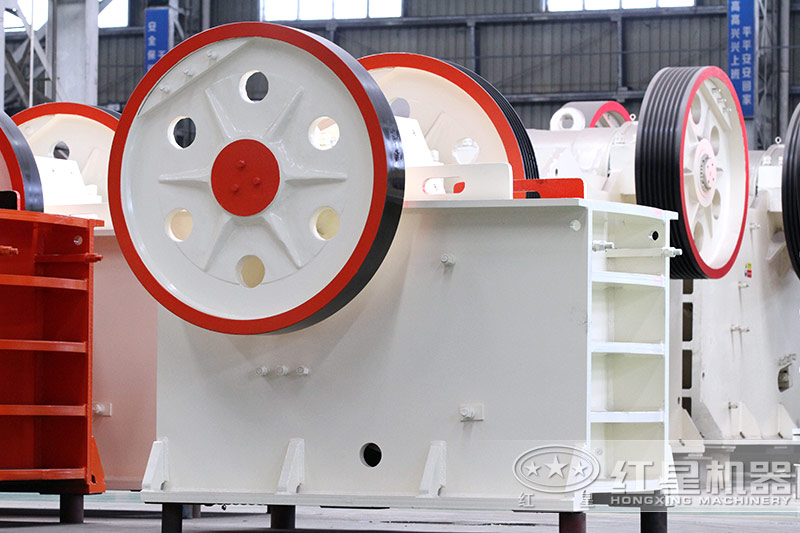

磷礦石破碎機

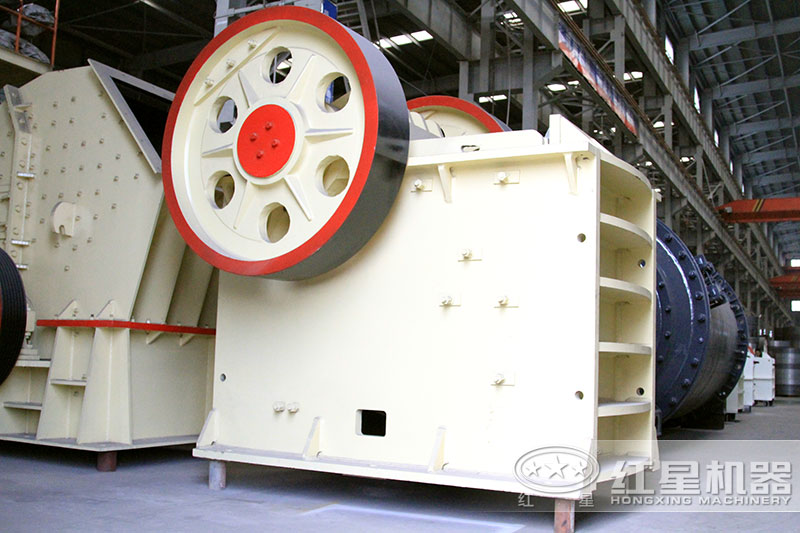

大型磷礦石破碎機

磷礦石破碎機性能優勢

1、結構簡單易操作,維護方便快捷:經過合理的設計,在提高機器性能的同時,使設備整體結構簡潔高產,破碎能力增強。

2、整個設備在使用過程中操作簡單,使日常的維護工作更加方便快捷,減少了停機維護時間。

3、工作噪音低,環保:嚴格按照國家環保標準進行設計,設備在工作時噪音低,可減少噪音污染。

4、同時可配套設備除塵,產生的粉塵少。從而有效的保護了周圍環境,降低污染。

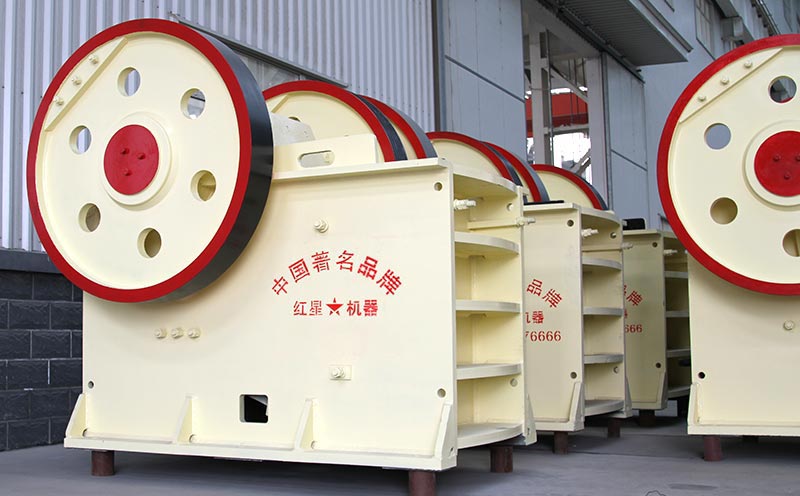

磷礦石破碎機車間實拍

小型磷礦石破碎機

磷礦石破碎機主力配件

1、機架:機架是一個上下開口四壁剛性框架,并且鑄造工藝復雜。磷礦石破碎機的機架是整個破碎機零部件的安裝基礎,它在工作中承受著很大的沖擊載荷,它的機重占整機很大比例,機架的剛度和強度,對整機的性能和主要零件壽命均有很大的影響。

2、偏心軸:偏心軸是磷礦石破碎機中最重要的零件,當動鄂上作用有巨大的破碎力時,它承受拉力,它的兩端安裝飛輪和皮帶輪,因此它還承受飛輪和皮帶輪的重力、皮帶輪拉力與扭力,以及偏心部分的離心力。

3、定鄂和動鄂:鄂式破碎機的鄂板有定鄂和動鄂,都由鄂床和鄂板組成,鄂板是工作部分,用螺栓和楔鐵固定在鄂床上。定鄂的鄂床就是機架前壁,動鄂顎床懸掛在周上,要有足夠的強度和剛度,以承受破碎反力,因而大多是鑄鋼或鑄鐵件。

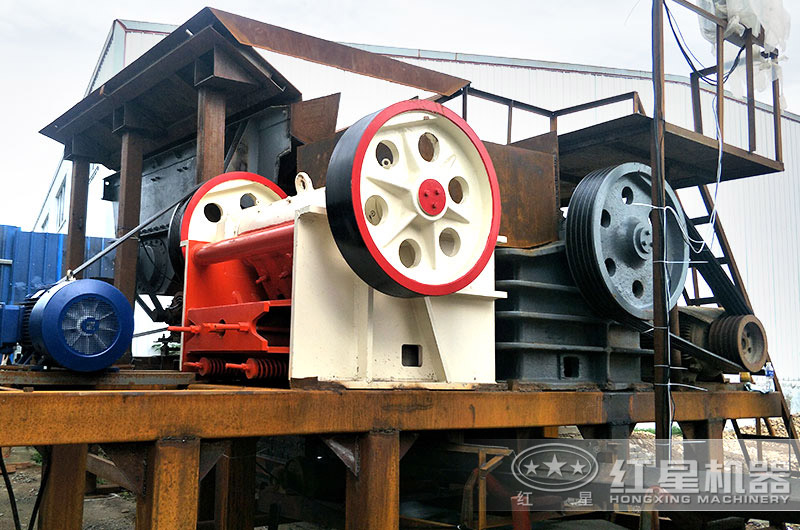

磷礦石破碎機作業現場

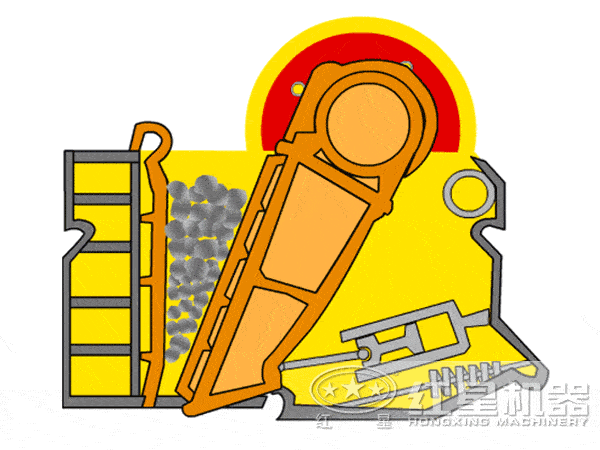

磷礦石破碎機工作原理

其工作原理是:電動機驅動皮帶和皮帶輪,通過偏心軸使動顎上下運動,當動顎上升時肘板與動顎間夾角變大,從而推動動顎板向固定顎板接近,與其同時物料被壓碎或劈碎,達到破碎的目的;當動顎下行時,肘板與動顎夾角變小,動顎板在拉桿,彈簧的作用下,離開固定顎板,此時已破碎物料從破碎腔下口排出。隨著電動機連續轉動而破碎機動顎作周期運動壓碎和排泄物料,實現批量生產。

磷礦石破碎設備原理

技術參數

型號 進料口尺寸 (mm) 最大進料粒度 (mm) 排料口調整范圍 (mm) 處理能力(t/h) 偏心軸轉速(r/min) 電機功率 (kw) 外形尺寸 (長×寬×高) (mm)
PE 150×250 150×250 125 10-40 1-3 268 4P   5.5 760×700×860
PE 200×300 200×300 180 15-50 2-6 260 4P   7.5 915×780×990
PE 200×350 200×350 180 18-60 3-10 276 4P   11 1000×914×1112
PE 250×400 250×400 210 20-70 5-21 300 6P   15 1100×1032×1285
PE 400×600 400×600 340 40-100 16-64 270 6P   30 1623×1736×1615
PE 500×750 500×750 425 50-100 40-110 268 6P   55 1920×1850×1920
PE 600×750 600×750 500 150-200 80-240 268 6P   55 2020×1850×1920
PE 600×900 600×900 500 65-160 50-160 254 6P   55 2530×1900×2340
PE 750×1060 750×1060 630 80-180 110-320 245 8P   110 2680×2380×2785
PE 900×1200 900×1200 750 100-200 220-380 208 8P   110 3470×2876×3330
PE 1200×1500 1200×1500 1020 150-350 400-1000 180 8P   160-245 4850×3220×3680
PE 1500×1800 1500×1800 1200 220-350 500-1200 180 8P   280-380 5160×3660×4248
PEX 150×750 150×750 120 18-48 8-25 320 4P   15 1170×1575×1030
PEX 250×750 250×750 210 25-60 13-35 320 6P   22 1550×1730×1470
PEX 250×1000 250×1000 210 25-60 16-52 330 6P   30 1580×2006×1390
PEX 250×1200 250×1200 210 25-60 20-61 330 6P   37 1780×2214×1430
PEX 300×1300 300×1300 250 20-90 16-105 300 6P   55 2210×2320×1723

注:產量根據不同物料,進料粒度等因素其結果將有所不同
