碳素回轉窯簡介
近年來隨著鋁電解工業的飛速發展,作為鋁生產的第二大原材料——炭素材料的生產發展很快,煅燒炭素材料的主要設備就是回轉窯,該設備既可以稱為碳素回轉窯,也能被稱為“炭素回轉窯”,該設備是我公司根據國內外同行業回轉窯的設計經驗,結合炭素窯的特點,設計改進的回轉窯設備,產量高、投資少、自動化程度高,適用于大規模煅燒。
1.碳素回轉窯具有性能穩定,耗能低,產量高,操作簡便,回轉窯結構簡單,生產過程控制方便可靠、易損件少、運轉率高。
2.碳素回轉窯煅燒系統裝備通過技術創新,在該系統中采用國內外比較先進的液壓擋輪裝置,采用計量精度很高的計量柱塞泵,高精度的調速閥和接觸式石墨塊密封裝置等國內先進技術。
3.炭素回轉窯設備比過去操作方便,使用可靠。穩定了熱工制度,提高了設備運轉率,與同規格設備相比,運轉率提高了10%,產量提高了5%-10%,熱耗降低15%。
4.另外,該設備密封性能好,為防止冷空氣進入和煙氣粉塵溢出筒體,在筒體的進料端和出料端設有可靠的窯尾和窯頭密封裝置,成品質量有保證。

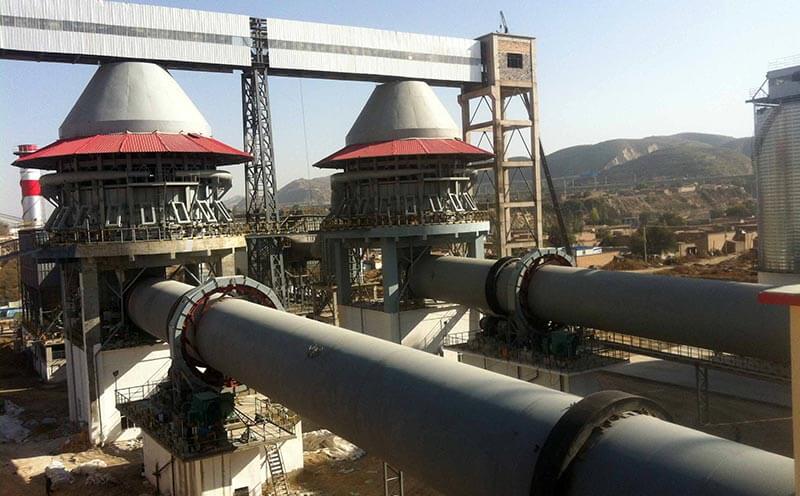

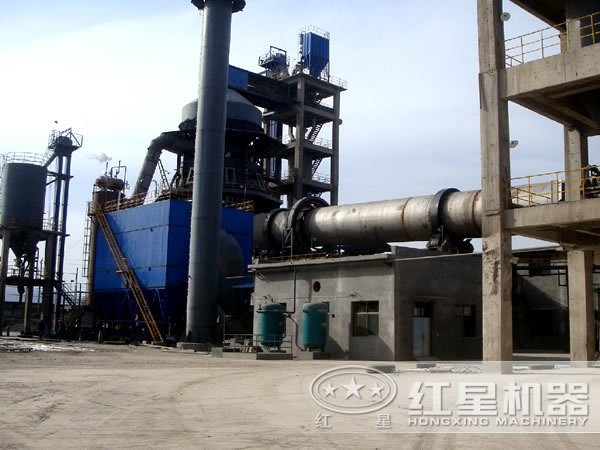

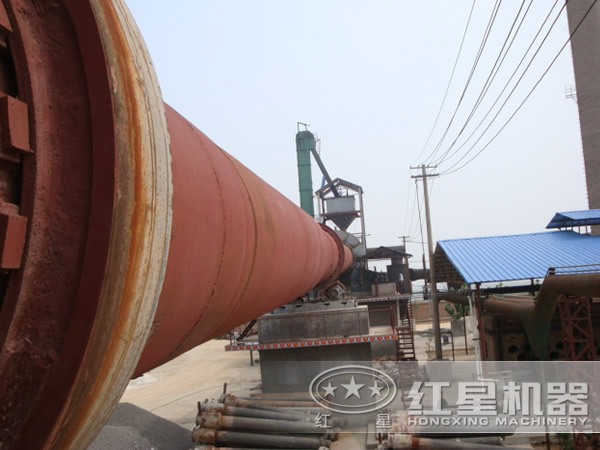

碳素回轉窯的筒體由鋼板卷制而成,筒體內鑲砌耐火襯,且與水平線成規定的斜度,由3個輪帶支承在各擋支承裝置上,在入料端輪帶附近的跨內筒體上用切向彈簧板固定一個大齒圈,其下有一個小齒輪與其嚙合。正常運轉時,由主傳動電動機經主減速器向該開式齒輪裝置傳遞動力,驅動碳素回轉窯。物料從窯尾(筒體的高端)進入窯內煅燒。由于筒體的傾斜和緩慢的回轉作用,物料既沿圓周方向翻滾又沿軸向(從高端向低端)移動,繼續完成其工藝過程,最后,生成熟料經窯頭罩進入冷卻機冷卻。燃料由窯頭噴入窯內,燃燒產生的廢氣與物料進行交換沖擊式破碎機后,由窯尾導出。本設計不含燃料的燃燒器。
技術參數
產品規格 (m) |
窯體尺寸 | 電機功率 (kw) |
總重量 (t) |
備注 | ||||
直徑 | 長度 | 斜度(%) | 產量 (t/d) |
轉速 (r/min) |
||||
Φ2.5×40 | 2.5 | 40 | 3.5 | 180 | 0.44-2.44 | 55 | 149.61 | |
Φ2.5×50 | 2.5 | 50 | 3 | 200 | 0.62-1.86 | 55 | 187.37 | |
Φ2.5×54 | 2.5 | 54 | 3.5 | 280 | 0.48-1.45 | 55 | 196.29 | 窯外分解窯 |
Φ2.7×42 | 2.7 | 42 | 3.5 | 320 | 0.10-1.52 | 55 | 198.5 | ------ |
Φ2.8×44 | 2.8 | 44 | 3.5 | 450 | 0.437-2.18 | 55 | 201.58 | 窯外分解窯 |
Φ3.0×45 | 3 | 45 | 3.5 | 500 | 0.5-2.47 | 75 | 201.94 | ------ |
Φ3.0×48 | 3 | 48 | 3.5 | 700 | 0.6-3.48 | 100 | 237 | 窯外分解窯 |
Φ3.0×60 | 3 | 60 | 3.5 | 800 | 0.3-2 | 100 | 310 | ------ |
Φ3.2×50 | 3.5 | 50 | 4 | 1000 | 0.6-3 | 125 | 278 | 窯外分解窯 |
Φ3.3×52 | 3.3 | 52 | 3.5 | 1300 | 0.266-2.66 | 125 | 283 | 預熱分解窯 |
Φ3.5×54 | 3.5 | 54 | 3.5 | 1500 | 0.55-3.4 | 220 | 363 | 預熱分解窯 |
Φ3.6×70 | 3.6 | 70 | 3.5 | 1800 | 0.25-1.25 | 125 | 419 | 預熱發電窯 |
Φ4.0×56 | 4 | 56 | 4 | 2300 | 0.41-4.07 | 315 | 456 | 預熱分解窯 |
Φ4.0×60 | 4 | 60 | 3.5 | 2500 | 0.396-3.96 | 315 | 510 | 預熱分解窯 |
Φ4.2×60 | 4.2 | 60 | 4 | 2750 | 0.41-4.07 | 375 | 633 | 預熱分解窯 |
Φ4.3×60 | 4.3 | 60 | 3.5 | 3200 | 0.396-3.96 | 375 | 583 | 預熱分解窯 |
Φ4.5×66 | 4.5 | 66 | 3.5 | 4000 | 0.41-4.1 | 560 | 710.4 | 預熱分解窯 |
Φ4.7×74 | 4.7 | 74 | 4 | 4500 | 0.35-4 | 630 | 849 | 預熱分解窯 |
Φ4.8×74 | 4.8 | 74 | 4 | 5000 | 0.396-3.96 | 630 | 899 | 預熱分解窯 |
Φ5.0×74 | 5 | 74 | 4 | 6000 | 0.35-4 | 710 | 944 | 預熱分解窯 |
Φ5.6×87 | 5.6 | 87 | 4 | 8000 | Max4.23 | 800 | 1265 | 預熱分解窯 |
Φ6.0×95 | 6 | 95 | 4 | 10000 | Max5 | 950×2 | 1659 | 預熱分解窯 |
