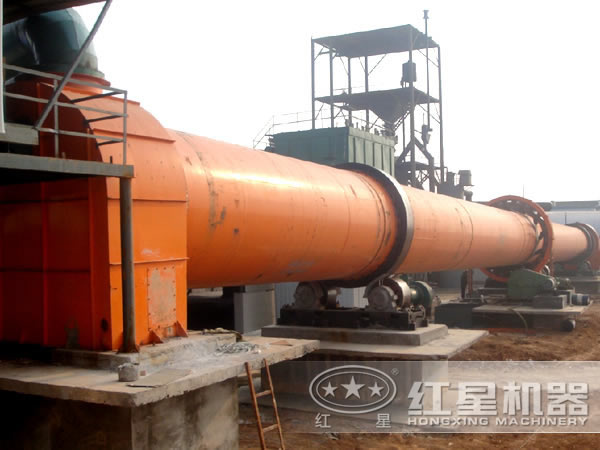

鐵礦回轉窯簡介
鐵礦回轉窯是一種具有環保、節能、自動化程度較高的現代化設備，它的用途非常廣泛，如用于焙燒鋼鐵廠、鐵合金廠用的活性石灰和輕燒白云石。

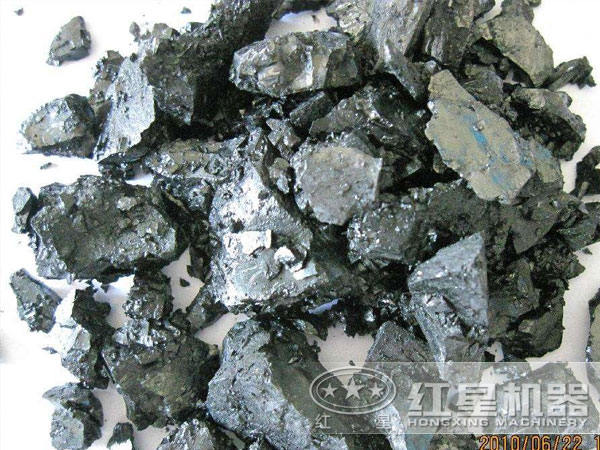

鐵礦物料
鐵礦物種類繁多，已發現的鐵礦物和含鐵礦物約300余種，其中常見的有170余種。但在當前技術條件下，具有工業利用價值的主要是磁鐵礦、赤鐵礦、磁赤鐵礦、鈦鐵礦、褐鐵礦和菱鐵礦等。
1、具有大幅度節約焦碳或燃煤；冶煉獲得的產品質量好、提高生產率結瘤量小的優點；
2、可靠的回轉窯兩端組合式鱗片密封。使漏風系數小于10%使用復合型耐火材料，以減少輻射熱損失；
3、鐵礦回轉窯能得到較高溫度的入窯二次風。能有效地提高窯內燒成溫度，降低燃料消耗；
4、鐵礦回轉窯窯頭處配置豎立冷卻器不僅可使高溫石灰驟冷，提高產品活性度，也便于運輸、儲存。

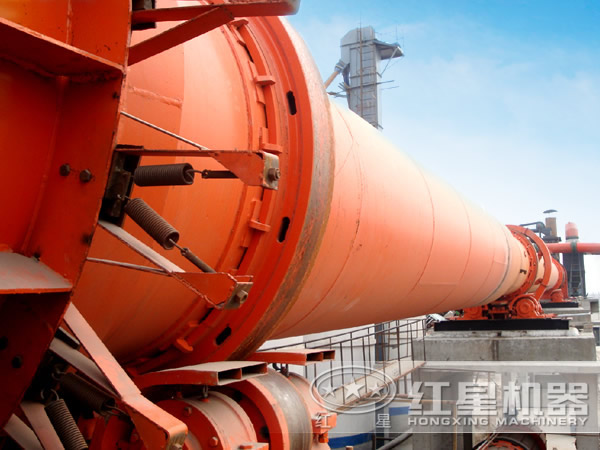

鐵礦回轉窯工作過程中，生料粉從窯尾筒體高端的下料管喂入窯筒體內，由于窯筒體的傾斜和緩緩地回轉，使物料產生一個即沿著圓周方向翻滾，又沿著軸向從高溫向低端移動的復合運動，生料在窯內通過分解，燒成等工藝過程，燒成水泥熟料后從窯筒體的底端卸出，進入冷卻機。燃料從窯頭噴入，在窯內進行燃燒，發出的熱量加熱生料，使生料煅燒成為熟料，在與物料交換過程中形成的熱空氣，有窯進料端進入窯系統，最后由煙囪排入大氣。
技術參數
| 產品規格 （m） |
窯體尺寸 | 電機功率 （kw） |
總重量 （t） |
備注 | ||||
| 直徑 | 長度 | 斜度（%） | 產量 （t/d） |
轉速 （r/min） |
||||
| Φ2.5×40 | 2.5 | 40 | 3.5 | 180 | 0.44-2.44 | 55 | 149.61 | |
| Φ2.5×50 | 2.5 | 50 | 3 | 200 | 0.62-1.86 | 55 | 187.37 | |
| Φ2.5×54 | 2.5 | 54 | 3.5 | 280 | 0.48-1.45 | 55 | 196.29 | 窯外分解窯 |
| Φ2.7×42 | 2.7 | 42 | 3.5 | 320 | 0.10-1.52 | 55 | 198.5 | ------ |
| Φ2.8×44 | 2.8 | 44 | 3.5 | 450 | 0.437-2.18 | 55 | 201.58 | 窯外分解窯 |
| Φ3.0×45 | 3 | 45 | 3.5 | 500 | 0.5-2.47 | 75 | 201.94 | ------ |
| Φ3.0×48 | 3 | 48 | 3.5 | 700 | 0.6-3.48 | 100 | 237 | 窯外分解窯 |
| Φ3.0×60 | 3 | 60 | 3.5 | 800 | 0.3-2 | 100 | 310 | ------ |
| Φ3.2×50 | 3.5 | 50 | 4 | 1000 | 0.6-3 | 125 | 278 | 窯外分解窯 |
| Φ3.3×52 | 3.3 | 52 | 3.5 | 1300 | 0.266-2.66 | 125 | 283 | 預熱分解窯 |
| Φ3.5×54 | 3.5 | 54 | 3.5 | 1500 | 0.55-3.4 | 220 | 363 | 預熱分解窯 |
| Φ3.6×70 | 3.6 | 70 | 3.5 | 1800 | 0.25-1.25 | 125 | 419 | 預熱發電窯 |
| Φ4.0×56 | 4 | 56 | 4 | 2300 | 0.41-4.07 | 315 | 456 | 預熱分解窯 |
| Φ4.0×60 | 4 | 60 | 3.5 | 2500 | 0.396-3.96 | 315 | 510 | 預熱分解窯 |
| Φ4.2×60 | 4.2 | 60 | 4 | 2750 | 0.41-4.07 | 375 | 633 | 預熱分解窯 |
| Φ4.3×60 | 4.3 | 60 | 3.5 | 3200 | 0.396-3.96 | 375 | 583 | 預熱分解窯 |
| Φ4.5×66 | 4.5 | 66 | 3.5 | 4000 | 0.41-4.1 | 560 | 710.4 | 預熱分解窯 |
| Φ4.7×74 | 4.7 | 74 | 4 | 4500 | 0.35-4 | 630 | 849 | 預熱分解窯 |
| Φ4.8×74 | 4.8 | 74 | 4 | 5000 | 0.396-3.96 | 630 | 899 | 預熱分解窯 |
| Φ5.0×74 | 5 | 74 | 4 | 6000 | 0.35-4 | 710 | 944 | 預熱分解窯 |
| Φ5.6×87 | 5.6 | 87 | 4 | 8000 | Max4.23 | 800 | 1265 | 預熱分解窯 |
| Φ6.0×95 | 6 | 95 | 4 | 10000 | Max5 | 950×2 | 1659 | 預熱分解窯 |
