干粉砂漿烘干機簡介
干粉砂漿
干粉砂漿又稱干混砂漿、預拌砂漿,是指由專業廠家生產的,經干燥篩分處理的一種顆粒狀或粉狀混合物,它既可由專用罐車運輸?shù)焦さ丶铀韬褪褂茫部梢圆捎冒b形式運到工地拆包加水拌和使用。

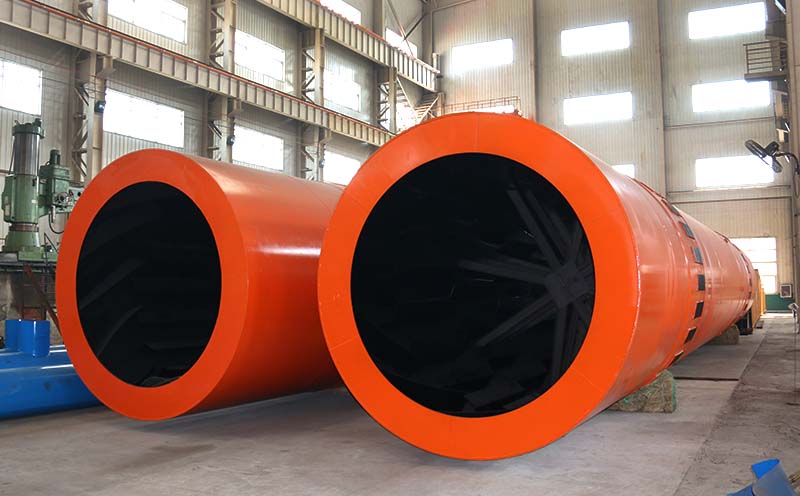

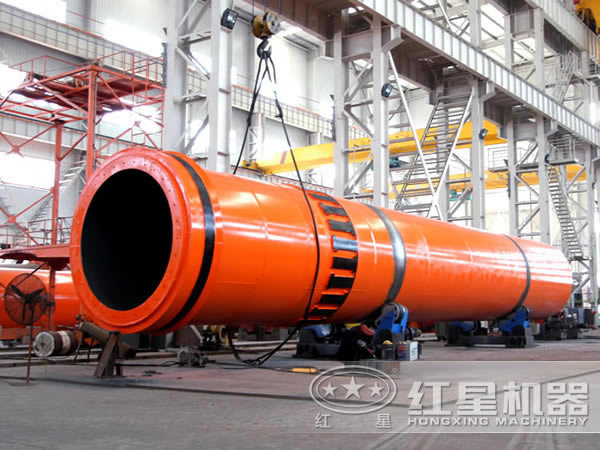

干粉砂漿烘干機
相對于我國在施工現場配制砂漿的傳統工藝來說,干粉砂漿具有品種齊全,質量?jī)?yōu)異,品質穩定,施工性能良好,使用方便,施工工效高和環保等特點,干粉砂漿烘干機是轉筒烘干機其中的一種,是專門為烘干干粉砂漿設計制作的產品,設備集烘干冷卻干燥一體,比普通烘干機節能,可以更大化的節約能源及烘干成本。
供熱要求:
進入干粉砂漿烘干機內的物料以不粘筒壁及楊料板為宜。進入烘干機內熱交換的氣體溫度不宜高于750攝氏度,如有特殊要求高溫烘干,烘干機的入口處內筒及楊料板可用耐熱鋼板制造。
設備空運轉調試要求(裝配完成后,試車3小時檢查一下項目)
1、 傳動平穩,無特別噪音;
2、 筒體無縱向竄動;
3、 軸承溫升不大于25℃;
4、 電流無明顯波動;
5、 電機控制應同步運轉與停止。
1、烘干出料溫度<50℃,可直接進料庫,無需進冷卻棚冷卻;減少了熱損失。
2、干粉砂漿有專業干粉砂漿烘干機廠家生產,有固定的場所,有成套的設備,有精確的計量,有完善的質量控制體系。
3、制造成的干粉砂漿是工廠預拌的材料,只須在工地加水?dāng)嚢杈鶆蚣纯墒褂?,且揚塵極少,更環保。
4、因其優異的操作性能,施工速度快,工人勞動強度低,現場揚塵少,有利工人身體健康,更符合我國“以人為本”的宗旨。

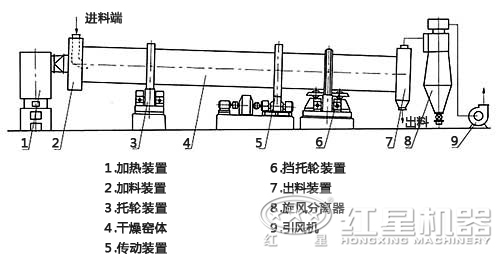

干粉砂漿烘干機采用合理的滾筒加抄板結構,物料進入筒體后,在抄板的作用下,被不斷地拋散在熱氣流中,使顆粒的表面充分地與熱氣接觸,從而達到更好的干燥效果,完成物料的干燥過程。隨著干粉砂漿烘干機圓筒的轉動物料受重力作用運行到較底的一端。濕物料在筒體內向前移動過程中,直接或間接得到了載熱體的給熱,使?jié)裎锪系靡愿稍铩?
技術參數
規格 (直徑×長度) |
筒體容積 (m³) |
生產能力 (t/h) |
安裝斜度 (%) |
最高進氣溫度 (℃) |
主電動機 (kw) |
總重量 (t) |
Φ1.2×8.0 | 9.0 | 1.9-2.4 | 3-5 | 700-800 | 7.5 | 9 |
Φ1.2×10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
Φ1.5×12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18.5 |
Φ1.5×14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
Φ1.5×15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
Φ1.8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 | 21.5 |
Φ1.8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 | 23 |
Φ2.2×12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33.5 |
Φ2.2×14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
Φ2.2×16 | 60.8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
Φ2.4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 | 45 |
Φ2.4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
Φ2.4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
Φ2.4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
Φ2.6×24 | 127.4 | 27.2-34.0 | 3-5 | 700-800 | 55 | 73 |
Φ3.0×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
Φ3.0×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
Φ3.2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
Φ3.6×28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |

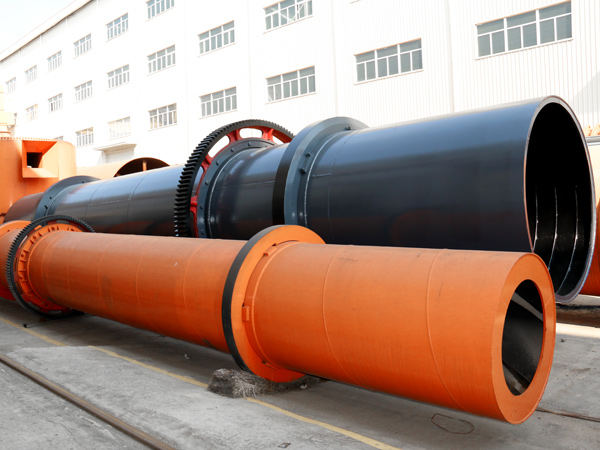

間接傳熱烘干機
筒徑×筒長 項目 | 外筒內徑 | 內筒內徑 | 筒體長度 | 筒體容積(m³) | 筒體斜度 | 揚料板型式 | 最高進氣溫度(℃) | 外形尺寸 |
Φ1.5×15m | 1500 | 500 | 15 | 20.27 | 3-5% | 升舉式 | 850 | 16.2×2.7×2.7 |
Φ1.5×17m | 17 | 22.97 | 18.2×2.7×2.7 | |||||
Φ1.5×19m | 19 | 25.68 | 20.0×2.9×2.9 | |||||
Φ1.8×21m | 1800 | 650 | 21 | 35.91 | 3-5% | 升舉式 | 850 | 22.5×2.7×2.7 |
Φ1.8×23m | 23 | 39.33 | 24.5×2.9×2.9 | |||||
Φ1.8×25m | 25 | 42.75 | 26.5×2.9×2.9 | |||||
Φ2.2×21m | 2200 | 800 | 21 | 58.10 | 3-5% | 升舉式 | 850 | ---- |
Φ2.2×23m | 23 | 63.61 | ||||||
Φ2.2×25m | 25 | 69.15 |
