錳鐵礦選礦設備簡介

一般全套的錳鐵礦選礦設備包含的設備主要有PE鄂式破碎機,PEX鄂式破碎機,振動篩,電磁振動給料機,球磨機,螺旋分級機,攪拌桶,浮選機,濃縮機,過濾機,烘干機等,這是從大處講,如果從細處講,錳鐵礦選礦設備是指錳鐵礦強磁選機,該設備是錳鐵礦選礦生產線上的主要選礦設備,選礦分選都是靠其進行的,它是主力設備,磁選效果顯著。

錳鐵礦

1.錳鐵礦選礦設備磁性材料全部使用精選釹鐵硼,具有磁能積高、矯頑力強及磁通密度高的特點,有效分選面磁感應強度高。

2.錳鐵礦磁選機在工作過程中,礦物與有效工作面接觸面積大,吸附區接近270°,能較大限度的防止細粒級弱磁性礦物的流失,利用率高。

3.設備工作面直接與礦物接觸,工作面磁感應強度更高,對磁性較弱的礦物及連生礦物回收效果好。

4.在選礦生產線中,錳鐵礦選礦設備采用高性能電工純鐵作為聚磁介質,并采用多層感應極設計,具有較高的梯度,適合于細粒級礦物的磁選。

5.機器外部框架采用國標規格的槽型鋼通過無縫焊接制造而成,并涂有耐腐蝕,防生銹的油漆,有利于使用壽命的延長。

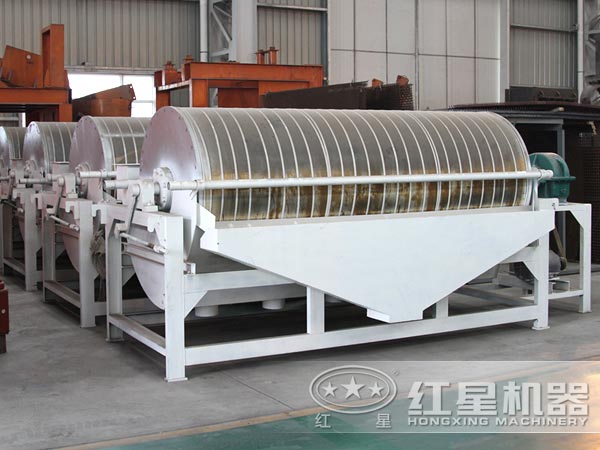

錳鐵礦選礦設備

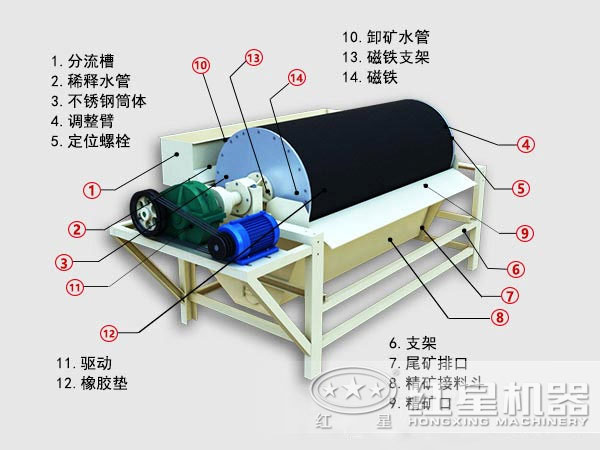

錳礦的礦漿流入槽體后,礦粒呈現松散狀進入槽體給礦區。在磁選設備的作用下,磁性礦粒結合成“磁團”或“磁鏈”,受到磁力的作用向著磁極運動,從而被吸附在圓筒上。磁極的極型沿圓筒旋轉方向是交替排列的,并且在工作時固定不變,磁團”或“磁鏈”在橢圓筒旋轉時,由于磁極交替而產生磁攪拌現象,被夾雜在“磁團”或“磁鏈”中的脈石等非磁性礦物在翻動中脫落下來,最終被吸在圓筒表面的“磁團”或“磁鏈”即是精礦。精礦隨圓筒轉到磁系邊緣磁力最弱處,在卸礦水管噴出的沖洗水流作用下被卸到精礦槽中。非磁性或弱磁性礦物被留在礦漿中隨礦漿排出槽外,即是尾礦。

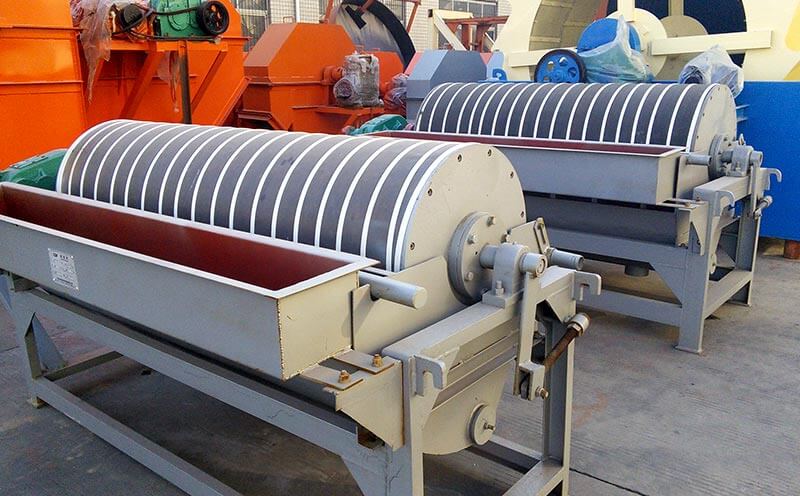

錳鐵礦選礦設備

技術參數

型號 筒徑 筒長 圓筒轉速(r/min) 給料粒度 處理量(t/h) 功率
CTB6012 600 1200 <35 2-0 10-20 1.5
CTB6018 600 1800 <35 2-0 15-30 2.2
CTB7518 750 1800 <35 2-0 20-45 2.2
CTB9018 900 1800 <35 3-0 40-60 3
CTB9021 900 2100 <35 3-0 45-60 3
CTB9024 900 2400 <28 3-0 45-70 4
CTB1018 1050 1800 <20 3-0 50-75 5.5
CTB1021 1050 2100 <20 3-0 50-100 5.5
CTB1024 1050 2400 <20 3-0 60-120 5.5
CTB1218 1200 1800 <18 3-0 80-140 5.5
CTB1224 1200 2400 <18 3-0 85-180 7.5
CTB1230 1200 3000 <18 3-0 100-180 7.5
CTB1530 1500 3000 <14 3-0 170-280 11
