斗式提升機簡介
斗式提升機適用于低處往高處提升，供應物料通過振動臺投入料斗后機器自動連續運轉向上運送。根據傳送量可調節傳送速度，并隨需選擇提升高度，料斗為自行設計制造，PP無毒料斗使該型斗式提升機使用更加廣泛，所有尺寸均按照實際需要設計制造，為配套立式包裝機，電腦計量機設計，適用于食品、醫藥、化學工業品、螺絲、螺帽等產品的提升上料，可通過包裝機的信號識別來控制機器的自動停啟。

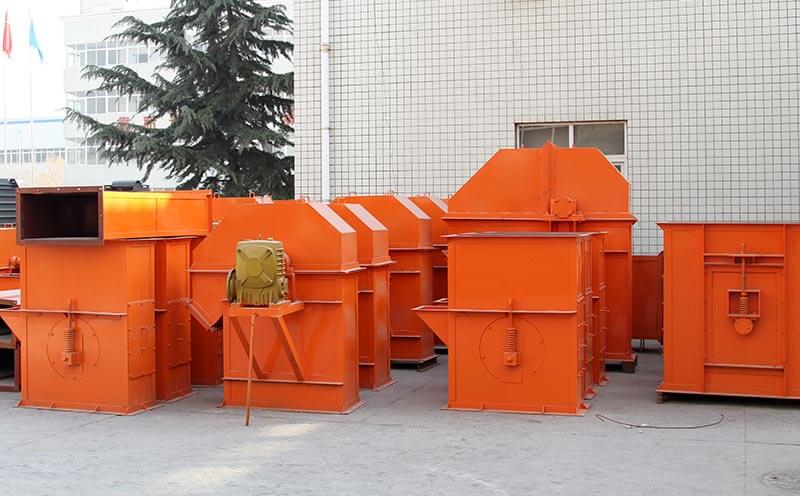

斗式提升機廠家實拍
斗式提升機是利用均勻固接于無端牽引構件上的一系列料斗，豎向提升物料的連續輸送機械。分為環鏈、板鏈和皮帶三種。適用于低處往高處提升，供應物料通過振動臺投入料斗后機器自動連續運轉向上運送。

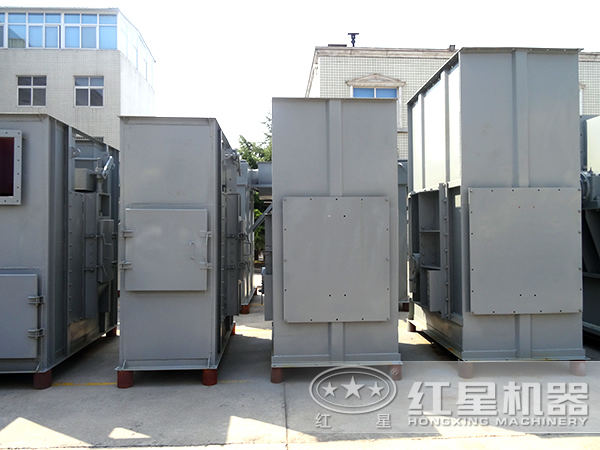

斗式提升機不同規格展示
斗式提升機性能優勢
1、驅動功率小。
采用流入式喂料、誘導式卸料、大容量的料斗密集型布置.在物料提升時幾乎無回料和挖料現象,因此無效功率少。
2、提升范圍廣。
這類提升機對物料的種類、特性要求少,不但能提升一般粉狀、小顆粒狀物料,而且可提升磨琢性較大的物料.密封性好,環境污染少。
3、運行可靠性好。
合理的設計原理和加工方法,保證了整機運行的可靠性,無故障時間超過2萬小時。提升高度高.提升機運行平穩,因此可達到較高的提升高度。
4、使用壽命長。
提升機的喂料采取流入式,無需用斗挖料,材料之間很少發生擠壓和碰撞現象。本機在設計時保證物料在喂料、卸料時少有撒落,減少了機械磨損。
斗式提升機工作原理
料斗把物料從下面的儲藏中舀起，隨著輸送帶或鏈提升到頂部，繞過頂輪后向下翻轉， 斗式提升機將物料傾入接受槽內。帶傳動的斗式提升機的傳動帶一般采用橡膠帶，裝在下或上面的傳動滾筒和上下面的改向滾筒上。鏈傳動的斗式提升機一般裝有兩條平行的傳動鏈，上或下面有一對傳動鏈輪，下或上面是一對改向鏈輪。斗式提升機一般都裝有機殼，以防止斗式提升機中粉塵飛揚。

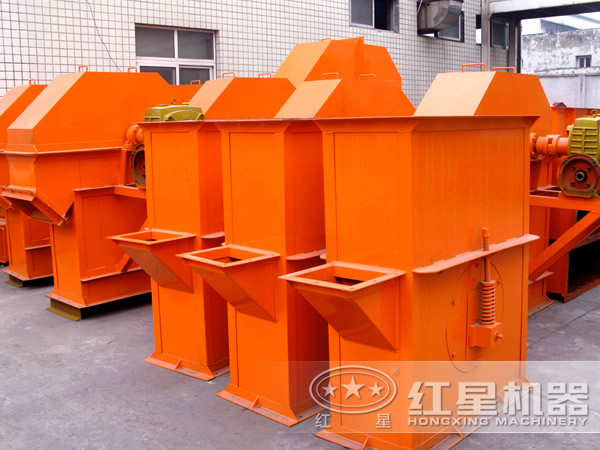

小型斗式提升機

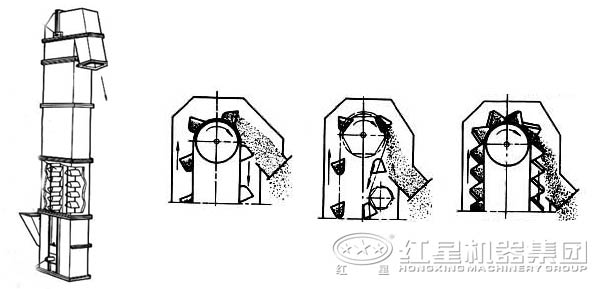

斗式提升機結構圖
斗式提升機機首部件：它由上部機殼，主動軸部件，減速機、連軸器、電機等組裝成一體。
1、斗式提升機中部機殼：根據需要提升的高度、配置不同數量的中部機殼迭加起來既能滿足需要。
2、斗式提升機下部部件：它由底部機殼，從動軸部件及張緊裝置結成一體。機殼側面有門可以打開，對其內部進行檢查如清掃。
3、斗式提升機鏈條及料斗：鏈條為圓鋼焊接環鏈。料斗用螺母定在鏈條的接頭上。不同高度的斗提機現套相應數量的鏈條、接頭、及料斗。

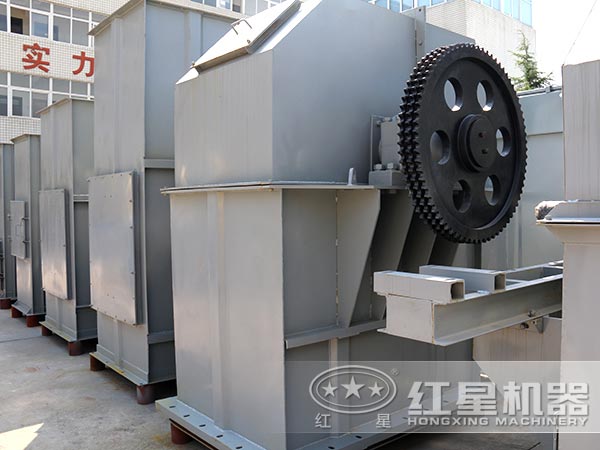

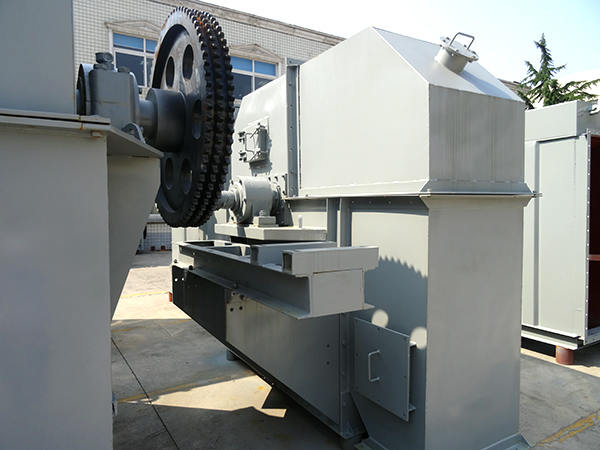

斗式提升機結構展示

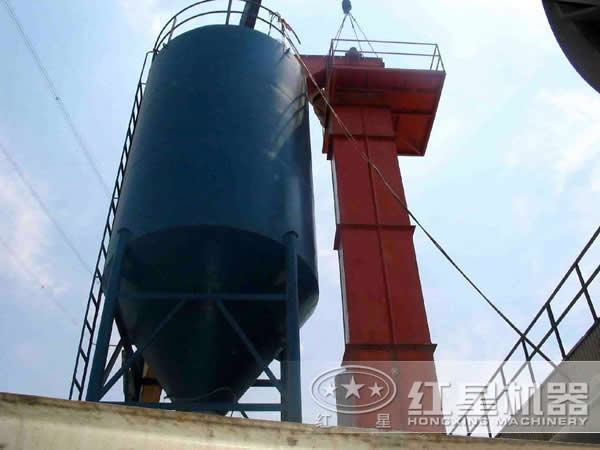

斗式提升機現場實拍
技術參數
環鏈膠帶提升機技術參數
| 規格 | 最大提升高度 (m) |
輸送量 (m³/h) |
物料最大塊 (mm) |
斗距 (mm) |
電機功率 （kw） |
| TH160型 | 25 | 7-12 | 15-20 | 400 | 3-4 |
| TH200型 | 28 | 8-15 | 20-30 | 500 | 3-5.5 |
| TH250型 | 30 | 10-25 | 25-35 | 500 | 4-7.5 |
| TH300型 | 30 | 25-35 | 30-40 | 500 | 5.5-11 |
| TH315型 | 40 | 30-40 | 35-45 | 512 | 5.5-15 |
| TH400型 | 40 | 45-60 | 40-55 | 512 | 11-22 |
| TH500型 | 40 | 65-80 | 50-60 | 512 | 15-30 |
| TH630型 | 40 | 100-120 | 60-65 | 688 | 18.5-37 |
| TH800型 | 40 | 130-150 | 65-75 | 920 | 22-45 |
鋼絲膠帶提升機技術參數
| 規格 | 最大提升高度 (m) |
輸送量 (m³/h) |
物料最大塊 (mm) |
斗容 (L) |
電機功率 （kw） |
| TDG160型 | 80 | 34 | 0-20 | 2.6 | 2.2-11 |
| TDG200型 | 80 | 45 | 0-25 | 4.1 | 3-15 |
| TDG250型 | 80 | 71 | 0-30 | 6.5 | 5.5-22 |
| TDG315型 | 80 | 101 | 0-35 | 10 | 7.5-30 |
| TDG400型 | 80 | 158 | 0-40 | 16 | 15-45 |
| TDG500型 | 80 | 218 | 0-45 | 25 | 18.5-55 |
| TDG630型 | 80 | 345 | 0-50 | 40 | 30-90 |
| TDG800型 | 80 | 491 | 0-50 | 61 | 45-132 |
板鏈提升機技術參數
| 規格 | 最大提升度 （m） |
最大提升量 （m³/h） |
允許占百分比 （%） |
節距 （ mm） |
電機功率 （kw） |
||||
| 10 | 25 | 50 | 75 | 100 | |||||
| 物料最大塊 | |||||||||
| NE15 | 40 | 16 | 65 | 50 | 40 | 30 | 25 | 101.66 | 1.5-4 |
| NE30 | 59 | 31 | 90 | 75 | 58 | 47 | 40 | 152.4 | 2.2-7.5 |
| NE50 | 62 | 60 | 90 | 75 | 58 | 47 | 40 | 152.4 | 3-15 |
| NE100 | 58 | 110 | 130 | 105 | 80 | 65 | 55 | 200 | 7.5-30 |
| NE150 | 65 | 170 | 130 | 105 | 80 | 65 | 55 | 200 | 11-37 |
| NE200 | 73 | 220 | 170 | 135 | 100 | 85 | 70 | 250 | 18.5-75 |
| NE300 | 61 | 320 | 170 | 135 | 100 | 85 | 70 | 250 | 22-75 |
| NE400 | 47 | 420 | 205 | 165 | 125 | 105 | 90 | 300 | 45-90 |
| NE500 | 58 | 500 | 240 | 190 | 145 | 120 | 100 | 300 | 45-132 |
