齒輥破碎機簡介

齒輥破碎機由單臺或者多臺電機帶動破碎機兩側皮帶輪,使齒輥做相向轉動,符合兩齒輥間隙的物料自動落下,大于兩齒輥的物料在齒輥上受到組合破碎(劈、搓折、擊)從而達到所需粒度的要求。

物料圖片

齒輥破碎機成品粒型好,適應性廣

齒輥破碎機具有體積小,破碎比大,噪聲低,結構簡單,維修方便的優點,比我國現在齒輥式破碎機生產率高2倍,被破碎物料粒度均勻,過粉碎率低,維修方便,過載保護靈敏,安全可靠等特點。

產品展示

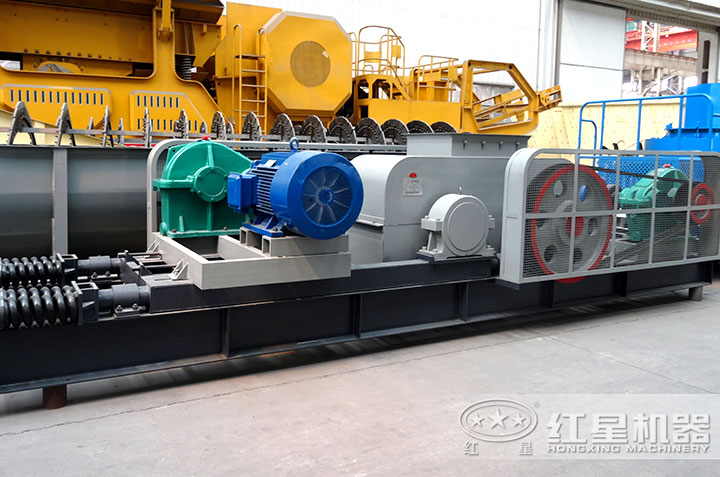

齒輥破碎機

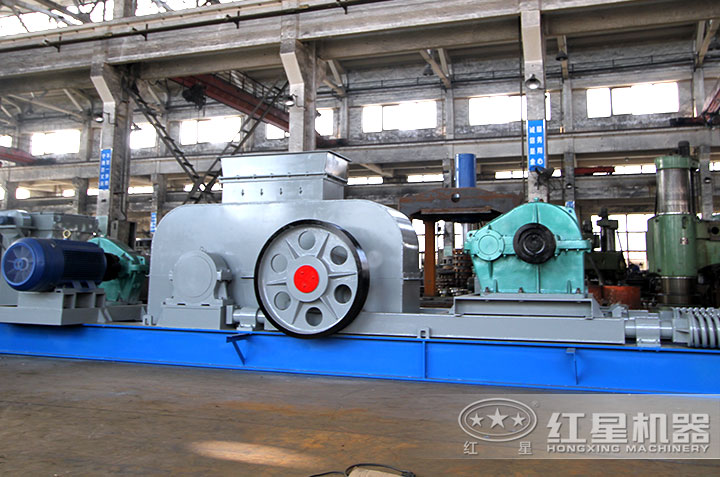

大型號齒輥破碎機

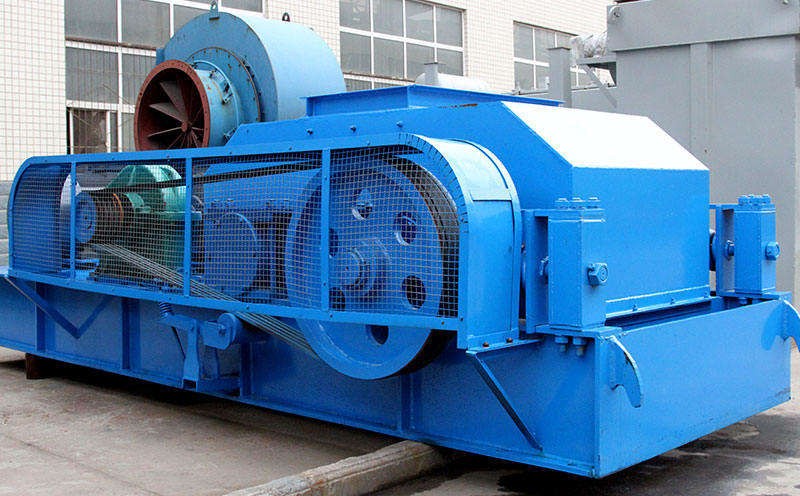

齒輥破碎機

齒輥破:有現貨、規格型號全

性能優勢

  • 破碎比大生產率高

    設備具有破碎比大,噪聲低,結構簡單,生產率高,被破碎物料粒度均勻等特點。

  • 雙重過載保護裝置

    采用雙重過載保護裝置,當機器過載時,對電機和大小齒輥起到保護作用。

  • 運行穩定安全可靠

    齒輥破碎機電動機與減速器之間用限距型液力偶合器聯接,防止動力過載,傳感器過載保護,安全可靠。

  • 清除裝置

    采用自動清除裝置,可利用工況間隔自動清除破碎機腔壁上的粘附物料。

齒輥作業現場

齒輥碎石現場,動力足,碎石效率好

工作原理

采用特殊耐磨齒輥高速旋轉,對物料進行劈裂破碎(傳統齒輥破碎機采用低速擠壓破碎),形成了高生產率的機理,兩輥輪之間裝有楔形或墊片調節裝置,楔形裝置的頂端裝有調整螺栓。電動機與減速器之間用限距型液力偶合器聯接,防止動力過載,傳感器過載保護,安全可靠。齒輥間距液壓調整,齒輥軸承集中潤滑。齒形優化設計,拉剪力選擇破碎,產能高低耗。

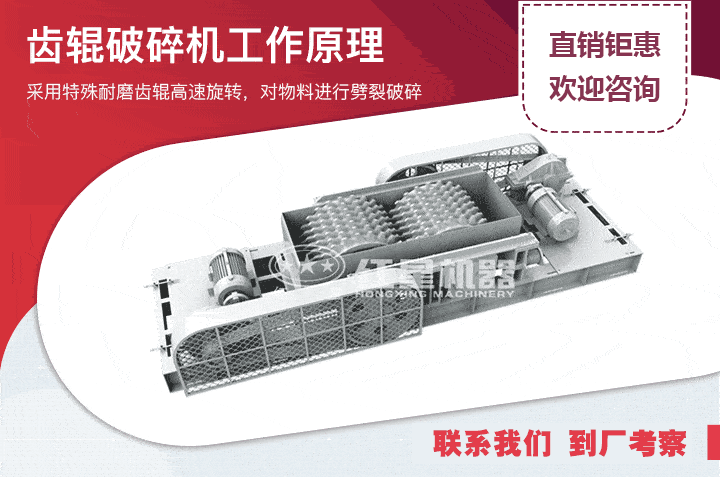

原理圖

齒輥破碎機工作原理展示

組成結構

齒輥式破碎機由傳動裝置、機架部分、破碎輥、機械彈簧裝置和聯動機構等組成。

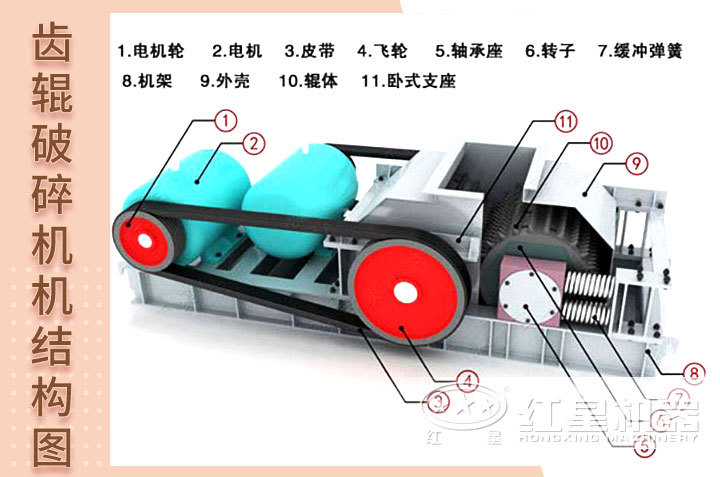

結構

齒輥主要由輥體、電機輪、電機、飛輪等部件組成

齒輥破碎機處理量大、生產效率高、噪音低,特別是對于河卵石有非常好的碎石效果,紅星機器是一家大型正規齒輥破生產廠家,為廣大用戶提供的破碎機品質過硬、成品粒型好,價格經濟實惠,在市場很受歡迎,因選型不同,設備報價有所差異,在線咨詢,隨時了解設備更新報價。

生產廠家

技術參數

型號 輥子直徑 輥子長度 最大進料粒度 排料粒度 產量(t/h) 電機功率 總重量 外形尺寸(長×寬×高)(mm)
2PGC600×500 600 500 200-450 15-100 30-60 4P   11×2 3.8 2450×1800×950
2PGC600×800 600 750 300-600 20-120 60-100 4P   18.5×2 7.2 4500×1900×1350
2PGC800×1000 800 1000 500-800 30-150 100-160 4P   22×2 12.6 2550×2050×1100
2PGC1000×1000 1000 1000 700-950 30-200 150-200 6P   45×2 18.8 2780×4100×1550
2PGC1200×1200 1200 1200 800-1050 30-200 180-250 6P   55×2 29.5 2780×3200×1980
2PGC1500×1200 1500 1200 1000-1150 30-200 200-300 6P   75×2 38.6 8010×4500×2050
