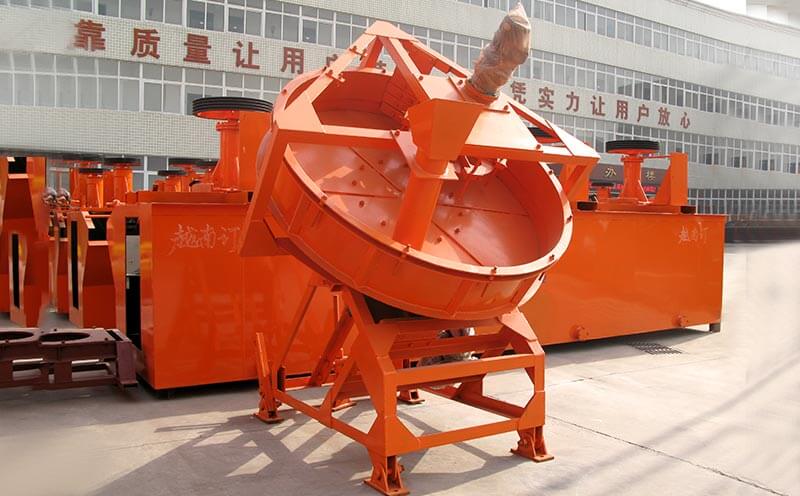

圓盤造粒機簡介
圓盤造粒機為容積式計量的給料機械設備,它能均勻、連續地將物料喂送到下一道工序,并且能夠承受較大的倉壓。作為細粒物料給料設備,適用于運送粉狀、料狀或小塊狀態的各種非粘性物料,如煤粉、水泥、熟料、石灰石、頁巖、煤矸石、粘土等粉狀、粒狀或小塊狀物料。
造粒圓盤采用整體圓弧結構,成粒率可達93以上。造粒盤設有三個出料口,便于間斷生產作業,大大降低了勞動強度,提高了勞動效率。減速機與電動機采用柔性皮帶傳動,起動平穩,減緩沖擊力,提高設備使用壽命。造粒盤盤底采用多條輻射鋼板加強,堅固耐用,不易變形。加厚、加重、堅固的底座設計,不需地腳螺栓固定,運轉平穩。
1、該圓盤造粒機適用輸送物料粒度不大于50mm,不適宜輸送粘性較大、不易流動的物料和流動性特別好的物料。
2、河南紅星機器廠家專業生產出口圓盤造粒機,它生產的圓盤造粒機采用整體圓弧結構,成粒率可達93以上。
3、造粒盤設有三個出料口,便于間斷生產作業,大大降低了勞動強度,提高了勞動效率。
4、減速機與電動機采用柔性皮帶傳動,起動平穩,減緩沖擊力,提高設備使用壽命。
5、造粒盤盤底采用多條輻射鋼板加強,堅固耐用,不易變形。
6、加厚、加重、堅固的底座設計,不需地腳螺栓固定,運轉平穩。
圓盤造粒機原理為:生料粉在雙軸攪拌機內被霧化水均勻濕潤,形成粒度很均勻的球核,然后送進成球盤中進行成球。料球的水分應控制在12~14%。水應大部分在雙軸攪拌機內加入,成球盤中只加入少量的補加水,補加水量控制在0~3%左右。干粉造粒則直接加在成球盤內,并噴灑適量的水份,生料球核進入成球盤后在盤內受離心力、摩擦力和重力的作用,沿拋物線運動。由于物料的粘結性和可塑性,使球核在運動過程中互相粘結并逐漸長大。當成球盤的傾角、盤邊高、轉速及水份等參數一定時,不同粒徑的料球由于重力不同而按不同的脫離角離開盤邊向下滾動。料球在不斷的滾動過程中將球內的水份不斷排擠出表面,由于物料的粘結性以及表面液膜的自然揮發,使料球具有一定的強度,然后隨著傾斜盤體的轉動從盤的邊部排出盤外。
圓盤造粒機內部結構圖
造粒盤盤底采用多條輻射鋼板加強,堅固耐用,不易變形、加厚、加重、堅固的底座設計,不需要地腳螺栓固定,運轉平穩.造粒機主齒輪采用高頻猝火,使用壽命增加一倍.造粒面盤內襯高強度玻璃鋼,防腐耐用.該機有造粒均勻,成球率高,運轉平穩
技術參數
產品規格 | 盤轉 (r/min) | 生產能力 (t/h) | 配用動力 (kw) | 盤斜度調整范圍 | 外形尺寸 | 總重 |
Φ2.2 | 14.25 | 4-8 | 7.5 | 35-55 | 2.8×2.75×2.58 | 3.2 |
Φ2.5 | 11.81 | 5-10 | 7.5 | 35-55 | 3.2×2.3×3 | 3.6 |
Φ2.8 | 11.21 | 12-16 | 7.5 | 35-55 | 3.4×2.6×3.1 | 4.1 |
Φ3.0 | 11.3 | 15-18 | 11 | 35-55 | 3.7×2.7×3.3 | 4.8 |
Φ3.2 | 9.6 | 15-20 | 11 | 35-55 | 3.9×2.7×3.4 | 5.6 |
Φ3.6 | 9.1 | 18-24 | 15 | 35-55 | 4.3×3.1×4.0 | 7.2 |
