干法水泥回轉窯簡介
干法水泥回轉窯由筒體、支承裝置、帶擋輪支承裝置、傳動裝置、潤滑裝置、活動窯頭、窯尾密封裝置等部件組成。在同一回轉窯生產過程中,可以很容易控制,通過技術改造,采用回轉窯煅燒系統裝備的液壓推力滾子設備,高測量歲差柱塞泵,變速調節閥,接觸式石墨塊密封裝置和其他國家的生產技術。

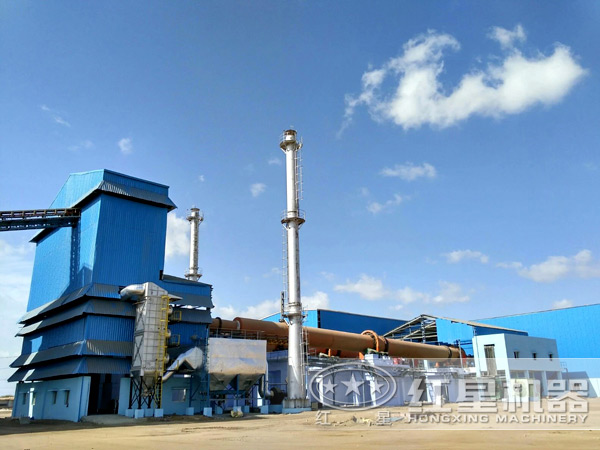

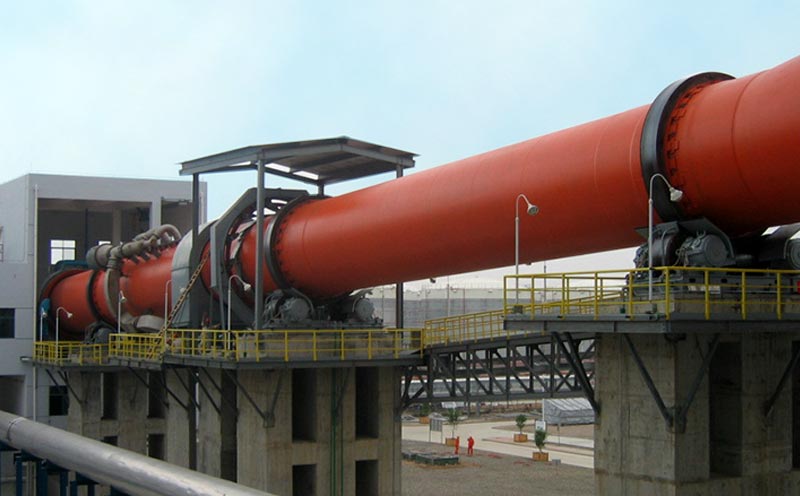

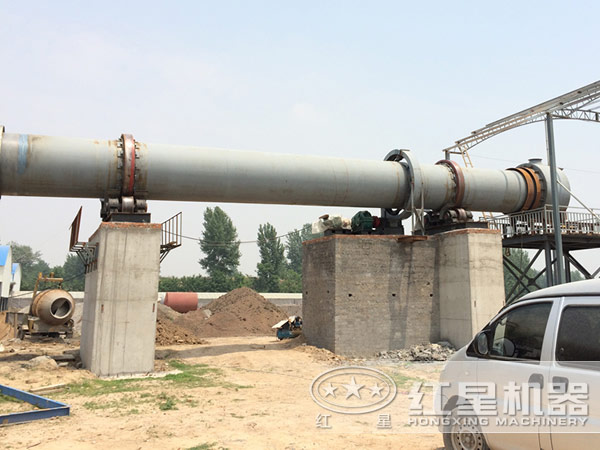

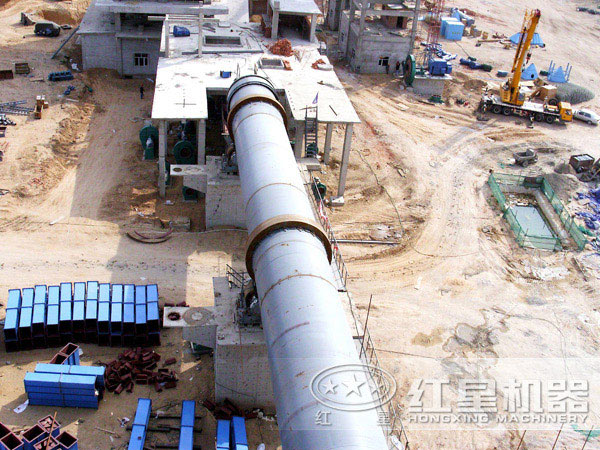

產品展示
干法水泥回轉窯生產流程
1、破碎及預均化
破碎。石灰石是生產水泥用量較大的原料,開采后的粒度較大,硬度較高,因此石灰石的破碎在水泥廠的物料破碎中占有比較重要的地位。
原料預均化預均化技術就是在原料的存、取過程中,運用科學的堆取料技術,實現原料的初步均化,使原料堆場同時具備貯存與均化的功能。
2、生料制備。水泥回轉窯生產工藝中,每生產1噸硅酸鹽水泥要粉磨3噸物料,因此,合理選擇粉磨設備和工藝流程,優化工藝參數,正確操作,控制作業制度,對保證產品質量、降低能耗具有重大意義。
3、生料均化。新型干法水泥生產工藝過程中,穩定入窖生料成分是穩定熟料燒成熱工制度的前提,生料均化系統起著穩定入水泥回轉窖生料成分的后一道把關作用。
4、預熱分解。把生料的預熱和部分分解由預熱器來完成,代替水泥回轉窯部分功能,達到縮短回窯長度,同時使水泥回轉窯內以堆積狀態進行氣料換熱過程,移到預熱器內在懸浮狀態下進行,使生料能夠同水泥回轉窯內排出的熾熱氣體充分混合,增大了氣料接觸面積,傳熱速度快,熱交換效率高,達到提高窯系統生產效率、降低熟料燒成熱耗的目的。
5、水泥熟料的燒成。生料在旋風預熱器中完成預熱和預分解后,下一道工序是進入水泥回轉窯中進行熟料的燒成。在水泥回轉窯中碳酸鹽進一步的迅速分解并發生一系列的固相反應,生成水泥熟料中的等礦物。隨著物料溫度升高近時,礦物會變成液相,溶解于液相中的和進行反應生成大量。熟料燒成后,溫度開始降低,后由水泥熟料冷卻機將水泥回轉窯卸出的高溫熟料冷卻到下游輸送、貯存庫和水泥磨所能承受的溫度,同時回收高溫熟料的顯熱,提高系統的熱效率和熟料質量。
6、水泥粉磨。水泥粉磨是水泥制造的工序,也是耗電較多的工序。其主要功能在于將水泥熟料(及膠凝劑、性能調節材料等)粉磨到適宜的粒度(以細度、比表面積等表示),形成一定的顆粒級配,增大其水化面積,加速水化速度,滿足水泥漿體凝結、硬化要求。
7、水泥包裝。水泥出廠有袋裝和散裝兩種發運方式。
性能優勢
1、生產可靠、產量高:同樣大小的設備相比,其運行速度已提出10%,產量增加5-10%,熱耗已降到15%上下,換熱80%在入口管道內進行的;喂入預熱器管道中的生料,在與高速上升氣流的沖擊下,物料折轉向上隨氣流運動,同時被分散。
2、成品質量好:我公司生產的干法水泥回轉窯經過科研人員不斷的改進創新,克服了傳統設備溫度不易控制、產品質量不穩定、能源消耗大、環境污染嚴重以及熱效率低等缺點,成品質量好,產量高,非常適合水泥的大規模生產。
3、密封性能好:為防止冷空氣進入和煙氣粉塵溢出筒體,在干法水泥回轉窯筒體的進料端(尾部)和出料端(頭部)設有可靠的窯尾和窯頭密封裝置。
工作原理
干法水泥回轉窯的主要工藝流程是以石灰石和粘土為主要原料,經破碎、配料、磨細制成生料,喂入水泥窯中煅燒成熟料,加入適量石膏(有時還摻加混合材料或外加劑)送入干法水泥回轉窯進行碾磨,在回轉窯內燃燒產生熱量,熱量通過氣體傳導或者輻射對物料進行加熱,同時隨著窯體按照設計的斜度和轉速不停轉動,原料也在窯內周期性的翻滾前進,從而把原料由進料端輸送到出料端。

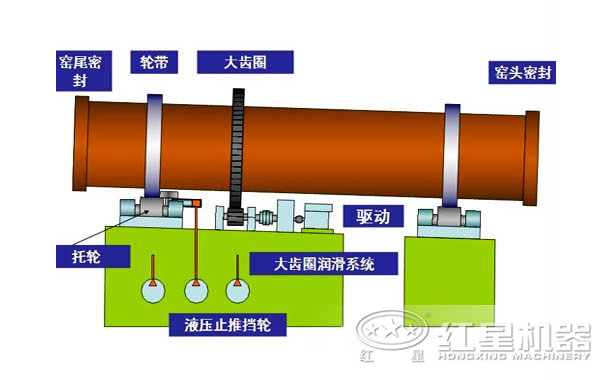

組成結構
技術參數
產品規格 (m) |
窯體尺寸 | 產量 (t/d) |
轉速 (r/min) |
電機功率 (kw) |
總重量 (t) |
備注 | ||
直徑 | 長度 | 斜度(%) | ||||||
Φ2.5×40 | 2.5 | 40 | 3.5 | 180 | 0.44-2.44 | 55 | 149.61 | 帶立筒預熱器窯 |
Φ2.5×50 | 2.5 | 50 | 3 | 200 | 0.62-1.86 | 55 | 187.37 | ------ |
Φ2.5×54 | 2.5 | 54 | 3.5 | 204 | 0.48-1.45 | 55 | 196.29 | ------ |
Φ2.7×42 | 2.7 | 42 | 3.5 | 320 | 0.10-1.52 | 55 | 198.5 | ------ |
Φ2.8×44 | 2.8 | 44 | 3.5 | 400 | 0.437-2.18 | 55 | 201.58 | 窯外分解窯 |
Φ3.0×45 | 3 | 45 | 3.5 | 500 | 0.5-2.47 | 75 | 210.94 | ------ |
Φ3.0×48 | 3 | 48 | 3.5 | 700 | 0.6-3.48 | 100 | 237 | 窯外分解窯 |
Φ3.0×60 | 3 | 60 | 3.5 | 300 | 0.3-2 | 100 | 310 | 鋁礬土煅燒窯 |
Φ3.2×50 | 3.2 | 50 | 4 | 1000 | 0.6-3 | 125 | 278 | 窯外分解窯 |
Φ3.3×52 | 3.3 | 52 | 3.5 | 1300 | 0.266-2.66 | 125 | 283 | 預熱發電窯 |
Φ3.5×54 | 3.5 | 54 | 3.5 | 1500 | 0.55-3.4 | 220 | 363 | 預熱發電窯 |
Φ3.6×70 | 3.6 | 70 | 3.5 | 1800 | 0.25-1.25 | 125 | 419 | 余熱發電窯 |
Φ4.0×56 | 4 | 56 | 4 | 2300 | 0.41-4.07 | 315 | 456 | 預熱發電窯 |
Φ4.0×60 | 4 | 60 | 3.5 | 2500 | 0.396-3.96 | 315 | 510 | 預熱發電窯 |
Φ4.2×60 | 4.2 | 60 | 4 | 2750 | 0.4-3.98 | 375 | 633 | 預熱發電窯 |
Φ4.3×60 | 4.3 | 60 | 3.5 | 3200 | 0.396-3.96 | 375 | 583 | 預熱發電窯 |
Φ4.5×66 | 4.5 | 66 | 3.5 | 4000 | 0.41-4.1 | 560 | 710.4 | 預熱發電窯 |
Φ4.7×74 | 4.7 | 74 | 4 | 4500 | 0.35-4 | 630 | 849 | 預熱發電窯 |
Φ4.8×74 | 4.8 | 74 | 4 | 5000 | 0.396-3.96 | 630 | 899 | 預熱發電窯 |
Φ5.0×74 | 5 | 74 | 4 | 6000 | 0.35-4 | 710 | 944 | 預熱發電窯 |
Φ5.6×87 | 5.6 | 87 | 4 | 8000 | Max4.23 | 800 | 1265 | 預熱發電窯 |
Φ6.0×95 | 6 | 95 | 4 | 10000 | Max5 | 950×2 | 1659 | 預熱發電窯 |
