熟料輥式破碎機簡介

熟料是指將選礦所得精礦粉以及開采和破碎富礦過程中產生的富礦粉,經過高溫造塊而制成的燒結礦或球團礦。熟料的制備過程中首先要將原料進行破碎,盡可能將大塊物料破碎到細小,均勻的粒度,以減輕磨粉設備的負荷,所以合理選用破碎設備是非常重要的。熟料輥式破碎機在熟料制備過程中的破碎環節具有相當大的優勢,該設備在水泥、化工、冶金、建材、耐火材料等行業中均有廣泛應用,適宜破碎中、高硬度的物料。

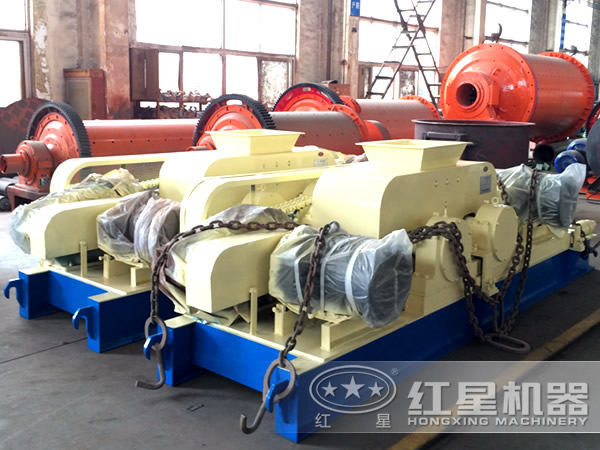

熟料輥式破碎機

性能優勢

1.熟料輥式破碎機的輥子轉速較低,輥套表面硬度很高,在使用中磨損較小,使用壽命長,維修費用低。

2.設備工作過程中的振動小,密封可靠,生產時產生的粉塵量少。

3.熟料輥式破碎機的輥子之間的間隙調節方便,誤差較小,破碎物料粒度均勻,破碎大塊物料不必停機。

熟料輥式破碎機

4.該設備的電耗較低,自動化程度很高,可以自動控制生產過程。并且具有自動過載保護裝置,可以對機器進行保護。

5.熟料輥式破碎機運轉效率較高,整體運輸,易于安裝,破碎效果好,可以帶來顯著的經濟,社會效益。

熟料輥式破碎機結構特點

熟料輥式破碎機主要由輥子部分、殼體部分、控制部分組成。

輥子部分是主要工作部分,輥子上裝有規格一致,錯開一定角度的凹凸齒輥套,多角度多方位進行咬合以及磨削,破碎能力和效果達到更好。每個輥子都配有單獨驅動裝置。根據不同熟料特性,可以備用各種類型的輥套進行互換,以滿足各種生產要求。

熟料輥式破碎機

殼體部分采用箱型側板等組成,側板四周均有耐磨襯板以保護殼體的整體性能。特別的密封結構保證無漏料,并且特殊的密封材料能夠承受較高溫度。

控制部分由現場控制柜和中央控制部分組成,能夠很好地解決實際破碎中的各種情況,保障熟料輥式破碎機的運轉效率。

熟料輥式破碎機示意圖

熟料輥式破碎機根據規格可以分為熟料對輥式破碎機,熟料四輥式破碎機和熟料齒輥式破碎機。設備運轉時,相鄰的兩個棍子的轉向相反,相對轉動的一對輥子形成一個破碎單元。一對輥輪之間裝有楔形或墊片調節裝置,楔形裝置的頂端裝有調整螺栓,當調整螺栓將楔塊向上拉起時,楔塊將活動輥輪頂離固定輪,那么兩輥輪的間隙變大,出料粒度變大,當楔塊向下時,活動輥輪在壓緊彈簧的作用下兩輪間隙變小,出料粒度變小。墊片裝置是通過增減墊片的數量或厚薄來調節出料粒度大小的,當增加墊片時兩輥輪間隙變大,當減少墊片時兩輥輪間隙變小,出料粒度變小。

技術參數

型號 2PG0425 2PG0640 2PG0740 2PG0850 2PG1060 2PG1260 2PG1560
輥直徑 Ф400 Ф600 Ф700 Ф800 Ф1000 Ф1200 Ф1500
輥寬 250 400 400 500 600 600 600
入料粒度 ≤25 ≤25 ≤25 ≤25 ≤30 ≤30 ≤30
排料口 2-8 2-8 2-8 2-8 2-10 2-10 2-10
處理能力(t/h) 5-10 10-20 15-30 20-40 30-50 40-70 60-110
配動力型號 Y132M-6 Y180L-6 Y200L-4 Y225M-4 Y250M-4 Y315M-6 Y315L-6
電機功率 5.5×2 15×2 30×2 45×2 55×2 75×2 110×2
