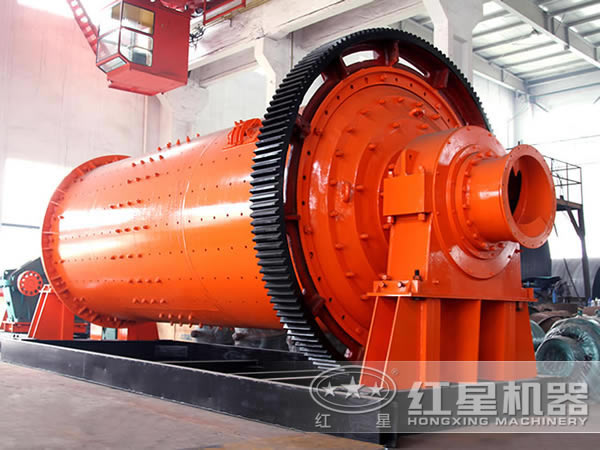

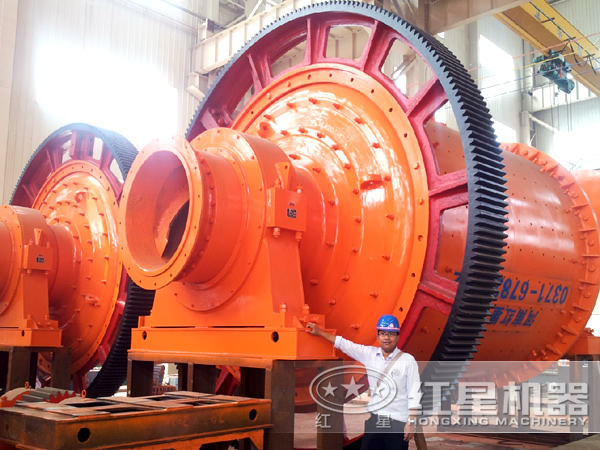

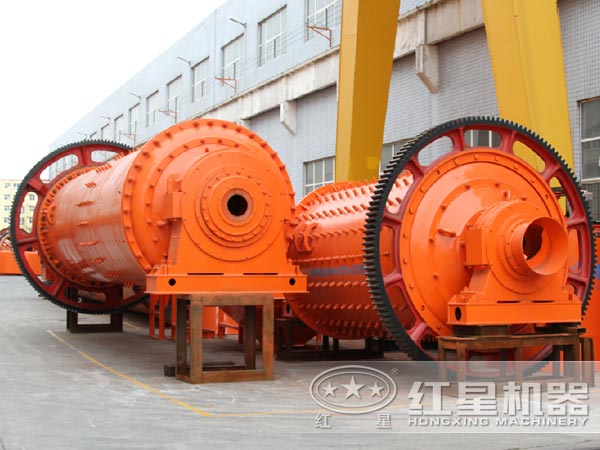

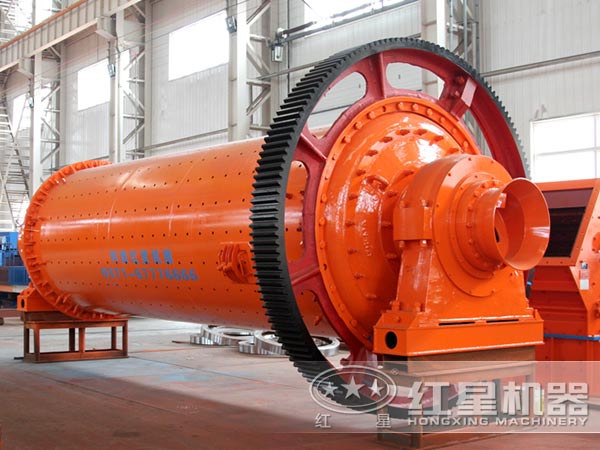

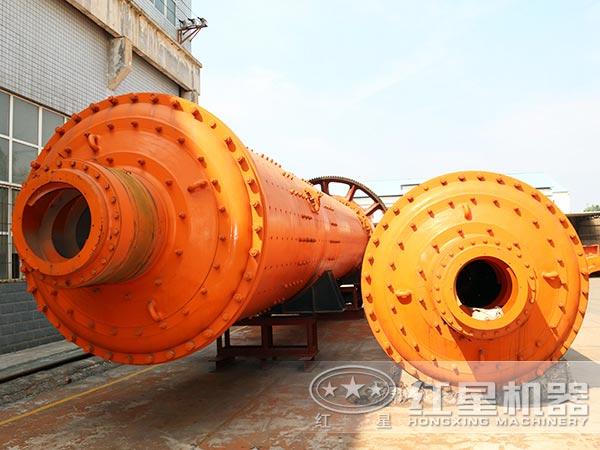

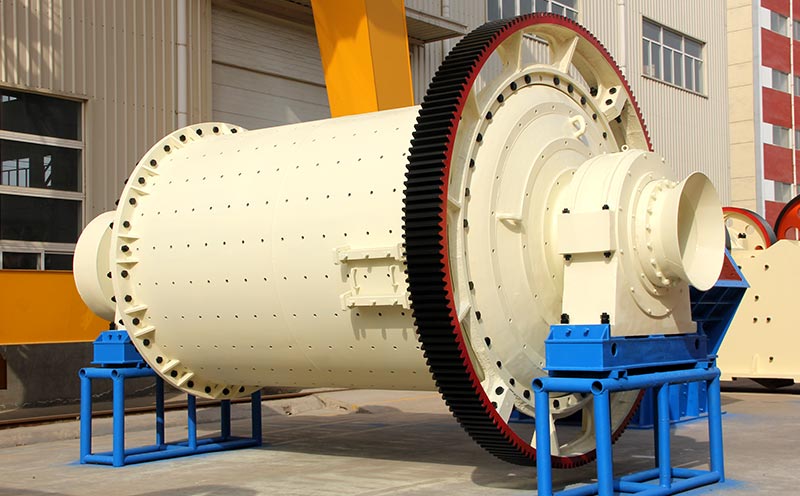

鋼渣球磨機簡介
鋼渣球磨機是物料被破碎之后,再進行粉碎的關鍵設備,該設備可以對各種礦石和其它可磨性物料進行干式或濕式磨粉,適用于對石灰、石膏、砂、礦渣、鋼渣等物料進行粉磨。根據物料及排料方式,可以選擇干式鋼渣球磨機或濕式格子型鋼渣球磨機。鋼渣球磨機主要由給料部、出料部、回轉部、傳動部等部分組成,運轉平穩、工作可靠。
1.鋼渣球磨機的端蓋結構形式合理,進出料口的口徑較大,生產能力較高。
2.設備結構設計合理,沒有慣性沖擊,使鋼渣球磨機運轉非常平穩,可以減少停機維修時間,大幅度提高生產效率。
3.主承軸采用大直徑雙列調心棍子軸承,減少了摩擦,降低能耗,設備易于啟動。
物料由磨機進料端空心軸裝入筒體內,當鋼渣球磨機簡體轉動時候,研磨體由于慣性、離心力和摩擦力的作用,使它貼附在附近筒體襯板上被筒體帶走,當被帶到一定的高度的時候,由于其本身的重力作用而被拋落,下落的研磨體像拋射體一樣對筒體內的物料進行擊破、敲打、撞擊。物料由進料裝置經入料中空軸螺旋均勻地進入磨機第一倉,該倉內有階梯襯板或波紋襯板,內裝不同規格鋼球,筒體轉動產生離心力將鋼球帶到一定高度后落下,對物料產生重?fù)艉脱心プ饔?。物料在第一倉達到粗磨后,經單層隔倉板進入第二倉,該倉內鑲有平襯板,內有鋼球,將物料進一步研磨。粉狀物通過卸料篦板排出,完成粉磨作業。

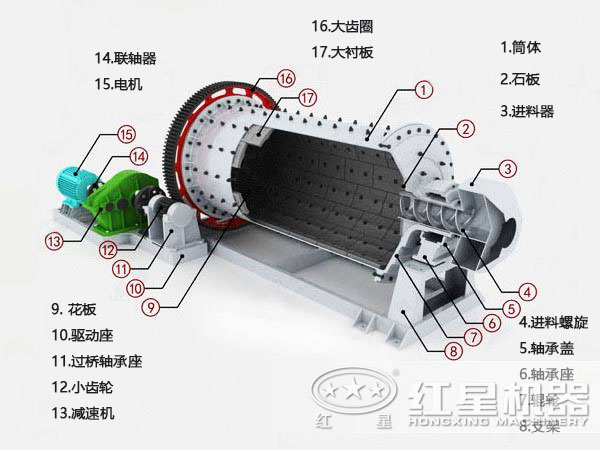

鋼渣球磨機內部結構
進料部。進料部的作用是導入物料。由進料器、端蓋、螺栓、扇形襯板等組成。進料器和端蓋要求注意其強度、精度、同軸度、垂直度、粗糙度等。螺栓可采用高強度螺栓。
出料部。出料部負責研磨后物料的排出工作,并支撐磨機筒體,固定大齒輪和對回轉部軸向固定。由端蓋、格子襯板、軸頸內套、螺栓等組成。
傳動部。傳動部由減速機、小傳動齒輪、電機、電控、傳動軸、聯軸節等組成。筒體通過齒輪傳動裝置由電動機經過聯軸節帶動回轉,傳動齒輪安裝在傳動軸上,傳動軸支承在軸承座中的兩個雙列調心滾動軸承上。齒輪用防塵罩罩上。
回轉部。回轉部主要有磨機筒體、隔倉板、筒體襯板、中空軸等部分組成。中空軸采用鑄鋼件,筒體襯板可以保護筒體,使筒體免受研磨體和物料的直接沖擊和摩擦,可以更換,回轉大齒輪采用鑄件滾齒加工,筒體內鑲有耐磨襯板,具有良好的耐磨性。
技術參數
規格型號 | 筒體轉速 (r/min) |
裝球量 (t) |
進料粒度 (mm) |
出料粒度 (mm) |
產量 (t/h) |
電機功率 (kw) |
總重量 (t) |
Ф900×1800 | 36-38 | 1.5 | <20 | 0.075-0.89 | 0.65-2 | 18.5 | 5.85 |
Ф900×3000 | 36 | 2.7 | <20 | 0.075-0.89 | 1.1-3.5 | 22 | 6.98 |
Ф1200×2400 | 36 | 3 | <25 | 0.075-0.6 | 1.5-4.8 | 30 | 13.6 |
Ф1200×3000 | 36 | 3.5 | <25 | 0.074-0.4 | 1.6-5 | 37 | 14.3 |
Ф1200×4500 | 32.4 | 5 | <25 | 0.074-0.4 | 1.6-5.8 | 55 | 15.6 |
Ф1500×3000 | 29.7 | 7.5 | <25 | 0.074-0.4 | 2-5 | 75 | 19.5 |
Ф1500×4500 | 27 | 11 | <25 | 0.074-0.4 | 3-6 | 110 | 22 |
Ф1500×5700 | 28 | 12 | <25 | 0.074-0.4 | 3.5-6 | 130 | 25.8 |
Ф1830×3000 | 25.4 | 11 | <25 | 0.074-0.4 | 4-10 | 130 | 34.5 |
Ф1830×4500 | 25.4 | 15 | <25 | 0.074-0.4 | 4.5-12 | 155 | 38 |
Ф1830×6400 | 24.1 | 21 | <25 | 0.074-0.4 | 6.5-15 | 210 | 43 |
Ф1830×7000 | 24.1 | 23 | <25 | 0.074-0.4 | 7.5-17 | 245 | 43.8 |
Ф2100×3000 | 23.7 | 15 | <25 | 0.074-0.4 | 6.5-36 | 155 | 45 |
Ф2100×4500 | 23.7 | 24 | <25 | 0.074-0.4 | 8-43 | 245 | 56 |
Ф2100×7000 | 23.7 | 26 | <25 | 0.074-0.4 | 12-48 | 280 | 59.5 |
Ф2200×4500 | 21.5 | 27 | <25 | 0.074-0.4 | 9-45 | 280 | 54.5 |
Ф2200×6500 | 21.7 | 35 | <25 | 0.074-0.4 | 14-26 | 380 | 61 |
Ф2200×7000 | 21.7 | 35 | <25 | 0.074-0.4 | 15-28 | 380 | 62.5 |
Ф2200×7500 | 21.7 | 35 | <25 | 0.074-0.4 | 15-30 | 380 | 64.8 |
Ф2400×3000 | 21 | 23 | <25 | 0.074-0.4 | 7-50 | 245 | 58 |
Ф2400×4500 | 21 | 30 | <25 | 0.074-0.4 | 8.5-60 | 320 | 72 |
Ф2700×4000 | 20.7 | 40 | <25 | 0.074-0.4 | 22-80 | 380 | 95 |
Ф2700×4500 | 20.7 | 48 | <25 | 0.074-0.4 | 26-90 | 480 | 102 |
Ф3200×4500 | 18 | 65 | <25 | 0.074-0.4 | 按工藝條件定 | 630 | 149 |
Ф3600×4500 | 17 | 90 | <25 | 0.074-0.4 | 按工藝條件定 | 850 | 169 |
Ф3600×6000 | 17 | 110 | <25 | 0.074-0.4 | 按工藝條件定 | 1250 | 198 |
Ф3600×8500 | 18 | 131 | <25 | 0.074-0.4 | 45.8-256 | 1800 | 260 |
Ф4000×5000 | 16.9 | 121 | <25 | 0.074-0.4 | 45-208 | 1500 | 230 |
Ф4000×6000 | 16.9 | 146 | <25 | 0.074-0.4 | 65-248 | 1600 | 242 |
Ф4000×6700 | 16.9 | 149 | <25 | 0.074-0.4 | 75-252 | 1800 | 249 |
Ф4500×6400 | 15.6 | 172 | <25 | 0.074-0.4 | 84-306 | 2000 | 280 |
Ф5030×6400 | 14.4 | 216 | <25 | 0.074-0.4 | 98-386 | 2500 | 320 |
Ф5030×8300 | 14.4 | 266 | <25 | 0.074-0.4 | 118-500 | 3300 | 403 |
Ф5500×8500 | 13.8 | 338 | <25 | 0.074-0.4 | 148-615 | 4500 | 525 |
