節能球磨機簡介

鄭州紅星機械廠是河南省較大的節能球磨機公司,我公司從事球磨機生產已經有很長一段歷史,目前為止我公司主要生產有節能球磨機,小型球磨機,陶瓷球磨機等。

節能球磨機介紹:

節能球磨機是我公司為滿足廣大客戶生產需求專業連身打造的球磨機,該球磨機在生產,工作原理同其他球磨機基本相同,只在個頭上縮小了很多,在生產條件比較差的地方小型球磨機的生產效率要遠高于同類型其他的球磨機。

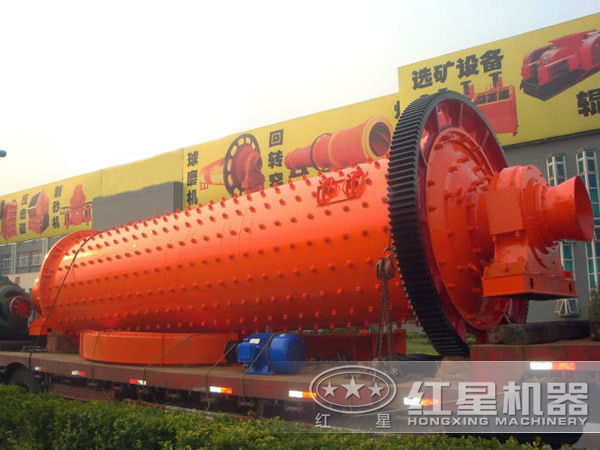

節能球磨機

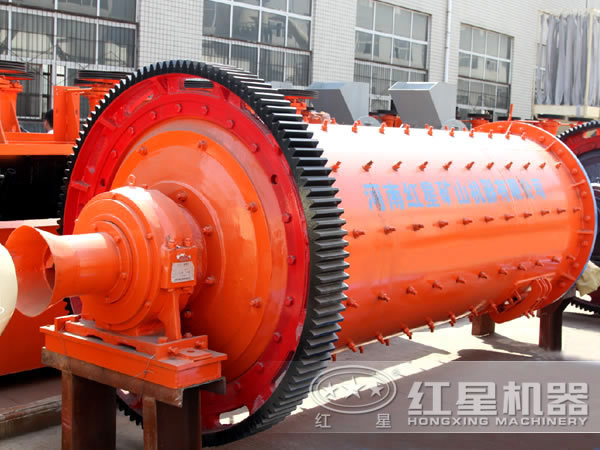

節能球磨機價格

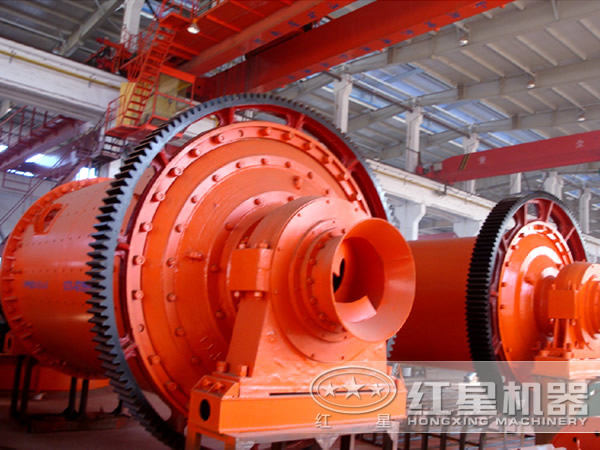

節能球磨機生產廠家

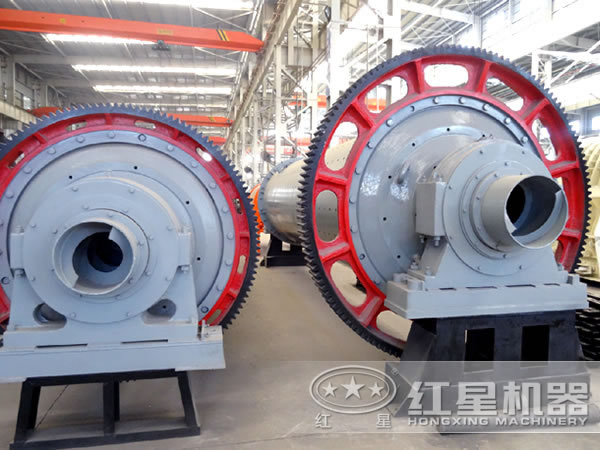

節能球磨機

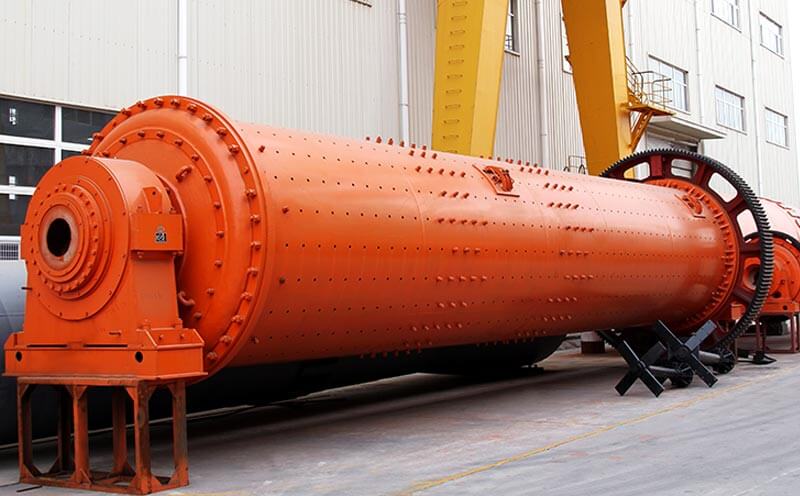

節能球磨機


節能球磨機結構和使用范圍:

節能球磨機是物料被破碎之后,再進行粉碎的關鍵設備。它廣泛應用于水泥,硅酸鹽制品,新型建筑材料、耐火材料、化肥、黑與有色金屬選礦以及玻璃陶瓷等生產行業,對各種礦石和其它可磨性物料進行干式或濕式粉磨。

本機由給料部、出料部、回轉部、傳動部(減速機,小傳動齒輪,電機,電控)等主要部分組成。中空軸采用鑄鋼件,內襯可拆換,回轉大齒輪采用鑄件滾齒加工,筒體內鑲有耐磨襯板,具有良好的耐磨性。本機運轉平穩,工作可靠。 磨內結構是指磨機筒體內的襯板、篦板、隔倉板和進、出料裝置等。磨機襯板主要是用來保護筒體,避免研磨體和物料對筒體的直接沖擊和摩擦的,其次是可以用不同型式的襯板來調整各倉內研磨體的運動狀態。我公司使用的襯板主要由洛陽耐磨研究院提供,其產品在市場都占有相當大的比例,設計細膩。

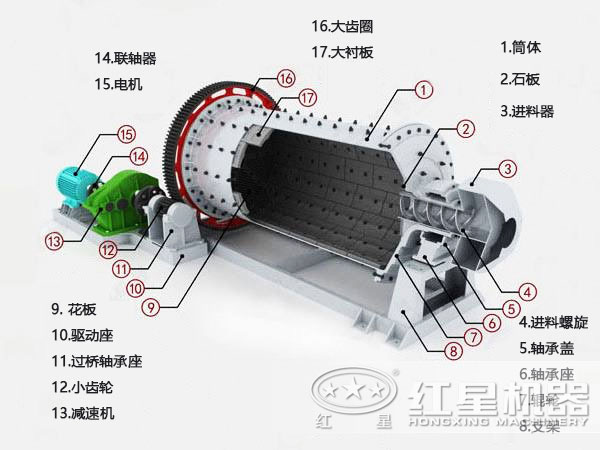

節能球磨機結構

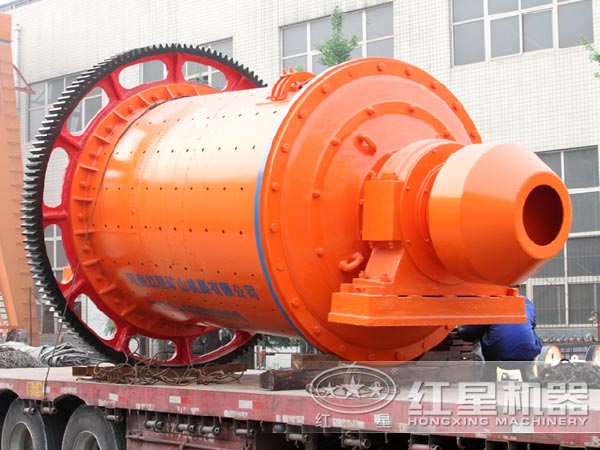

節能球磨機

節能球磨機工作原理:

我公司生產的節能球磨機為臥式筒形旋轉裝置,外沿齒輪傳動,兩倉,格子型球磨機。物料由進料裝置經入料中空軸螺旋均勻地進入磨機第一倉,該倉內有階梯襯板或波紋襯板,內裝不同規格鋼球,筒體轉動產生離心力將鋼球帶到一定高度后落下,對物料產生重擊和研磨作用。物料在第一倉達到粗磨后,經單層隔倉板進入第二倉,該倉內鑲有平襯板,內有鋼球,將物料進一步研磨。粉狀物通過卸料箅板排出。

技術參數

規格型號 筒體轉速
(r/min)
裝球量
(t)
進料粒度
(mm)
出料粒度
(mm)
產量
(t/h)
電機功率
(kw)
總重量
(t)
Ф900×1800 36-38 1.5 <20 0.075-0.89 0.65-2 18.5 5.85
Ф900×3000 36 2.7 <20 0.075-0.89 1.1-3.5 22 6.98
Ф1200×2400 36 3 <25 0.075-0.6 1.5-4.8 30 13.6
Ф1200×3000 36 3.5 <25 0.074-0.4 1.6-5 37 14.3
Ф1200×4500 32.4 5 <25 0.074-0.4 1.6-5.8 55 15.6
Ф1500×3000 29.7 7.5 <25 0.074-0.4 2-5 75 19.5
Ф1500×4500 27 11 <25 0.074-0.4 3-6 110 22
Ф1500×5700 28 12 <25 0.074-0.4 3.5-6 130 25.8
Ф1830×3000 25.4 11 <25 0.074-0.4 4-10 130 34.5
Ф1830×4500 25.4 15 <25 0.074-0.4 4.5-12 155 38
Ф1830×6400 24.1 21 <25 0.074-0.4 6.5-15 210 43
Ф1830×7000 24.1 23 <25 0.074-0.4 7.5-17 245 43.8
Ф2100×3000 23.7 15 <25 0.074-0.4 6.5-36 155 45
Ф2100×4500 23.7 24 <25 0.074-0.4 8-43 245 56
Ф2100×7000 23.7 26 <25 0.074-0.4 12-48 280 59.5
Ф2200×4500 21.5 27 <25 0.074-0.4 9-45 280 54.5
Ф2200×6500 21.7 35 <25 0.074-0.4 14-26 380 61
Ф2200×7000 21.7 35 <25 0.074-0.4 15-28 380 62.5
Ф2200×7500 21.7 35 <25 0.074-0.4 15-30 380 64.8
Ф2400×3000 21 23 <25 0.074-0.4 7-50 245 58
Ф2400×4500 21 30 <25 0.074-0.4 8.5-60 320 72
Ф2700×4000 20.7 40 <25 0.074-0.4 22-80 380 95
Ф2700×4500 20.7 48 <25 0.074-0.4 26-90 480 102
Ф3200×4500 18 65 <25 0.074-0.4 按工藝條件定 630 149
Ф3600×4500 17 90 <25 0.074-0.4 按工藝條件定 850 169
Ф3600×6000 17 110 <25 0.074-0.4 按工藝條件定 1250 198
Ф3600×8500 18 131 <25 0.074-0.4 45.8-256 1800 260
Ф4000×5000 16.9 121 <25 0.074-0.4 45-208 1500 230
Ф4000×6000 16.9 146 <25 0.074-0.4 65-248 1600 242
Ф4000×6700 16.9 149 <25 0.074-0.4 75-252 1800 249
Ф4500×6400 15.6 172 <25 0.074-0.4 84-306 2000 280
Ф5030×6400 14.4 216 <25 0.074-0.4 98-386 2500 320
Ф5030×8300 14.4 266 <25 0.074-0.4 118-500 3300 403
Ф5500×8500 13.8 338 <25 0.074-0.4 148-615 4500 525
