污泥烘干設備簡介

污泥烘干設備一般指的就是污泥烘干機,該設備主要用于對含有水分的污泥進行烘干再利用的綜合回收工具,一方面有利于解決污泥的污染環境問題,另一方面能夠產生經濟價值,整體來講,該設備操作彈性大,物料干燥水份控制方便,故障率低,可連續進行作業,處理能力強,烘干效果顯著。

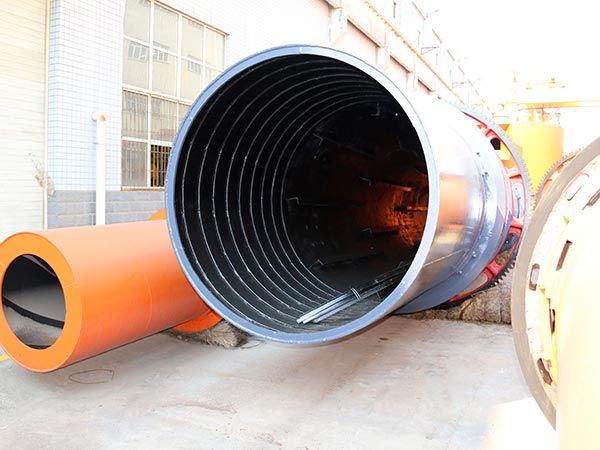

污泥烘干設備

1.系統操作好。污泥烘干設備采用自動溫度監控控制系統,使系統操作更加便捷,操作彈性大。

2.裝置特別。該污泥烘干機不僅采用特別的破拱、振打裝置,有效解決了物料同機體、揚料裝置相互粘結及烘干過程中物料結塊、運動受阻的問題,而且特殊的揚料、撒料裝置,使料、氣交換效率高。

3.烘干效果好。該設備在干燥污泥時,采用變頻技術調節筒體轉速,優化物料與熱煙氣的接觸時間,提高烘干效果,再加上合理的分區,使物料的分散、拋揚效果更佳,更有利于其烘干水分。

4.結構合理。該污泥烘干機的設計,結構上進行了優化,有利于整體的使用壽命延長,為用戶創造更多的經濟效益。

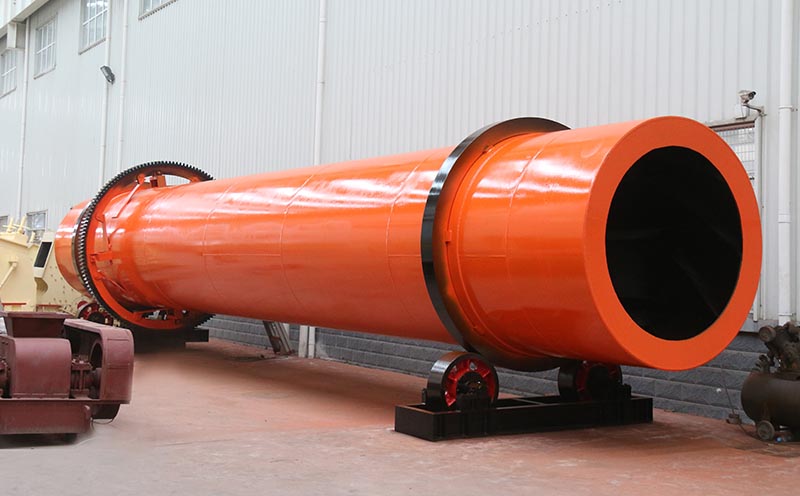

污泥烘干設備

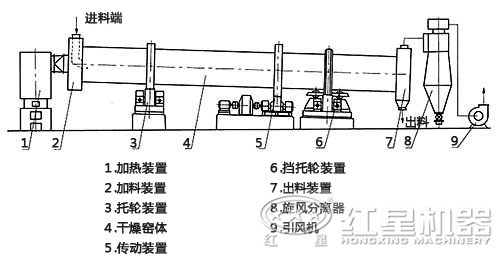

污泥由給料機經溜槽進入干燥機內導料板上,隨著筒體的轉動,污泥被倒到傾斜揚料板上即被提升到筒體的中心位置,逐漸灑落形成料幕,高溫氣流從中穿過,使污泥預熱并蒸發部分水分。當污泥灑落、移動到活動的篦條式翼板上時,物料又與預熱過的篦條式翼板夾雜在一起,將熱量傳給物料,使部分水分蒸發。同時,翼板夾帶物料提起、灑落,重復多次,物料與熱氣流進行對流和接觸熱交換。同時埋在物料中的清掃裝置,也沿圓弧形揚料板的里側下滑,把揚料板內壁粘附的物料清掃下來。當清掃裝置隨筒體轉過垂直線以后,又在圓弧揚料板背面拖動,將其粘附在揚料板外壁的物料清掃下來。隨著筒體的不斷轉動,使部分水分蒸發,污泥得到進一步干燥。同時,清掃裝置對污泥團球也起到了打碎作用,提高了干燥速度,后污泥烘干后變成低水分的松散物料,由出料口排出。

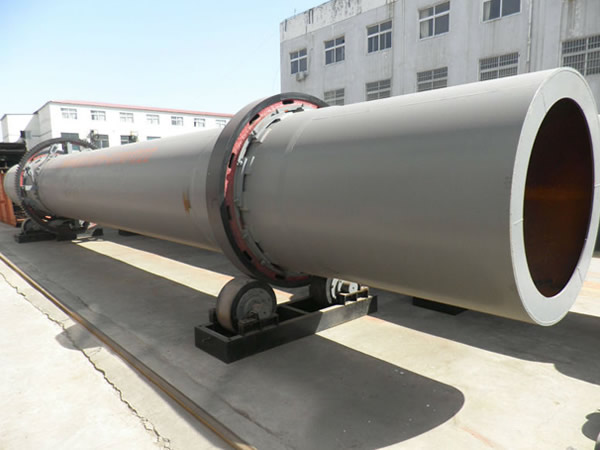

污泥烘干設備

技術參數

規格
(直徑×長度)
筒體容積
(m³)
生產能力
(t/h)
安裝斜度
(%)
最高進氣溫度
(℃)
主電動機
(kw)
總重量
(t)
Φ1.2×8.0 9.0 1.9-2.4 3-5 700-800 7.5 9
Φ1.2×10 11.3 2.4-3.0 3-5 700-800 7.5 11
Φ1.5×12 21.2 4.5-5.7 3-5 700-800 15 18.5
Φ1.5×14 24.7 5.3-6.6 3-5 700-800 15 19.7
Φ1.5×15 26.5 5.7-7.1 3-5 700-800 15 20.5
Φ1.8×12 30.5 6.5-8.1 3-5 700-800 18.5 21.5
Φ1.8×14 35.6 7.6-9.5 3-5 700-800 18.5 23
Φ2.2×12 45.6 9.7-12.2 3-5 700-800 22 33.5
Φ2.2×14 53.2 11.4-14.2 3-5 700-800 22 36
Φ2.2×16 60.8 13.0-16.2 3-5 700-800 22 38
Φ2.4×14 63.3 13.5-16.9 3-5 700-800 37 45
Φ2.4×18 81.4 17.4-21.7 3-5 700-800 37 49
Φ2.4×20 90.4 19.3-24.1 3-5 700-800 45 54
Φ2.4×22 99.5 21.2-26.5 3-5 700-800 45 58
Φ2.6×24 127.4 27.2-34.0 3-5 700-800 55 73
Φ3.0×20 141.3 30.1-37.7 3-5 700-800 75 85
Φ3.0×25 176.6 37.7-47.1 3-5 700-800 75 95
Φ3.2×25 201 42.9-53.6 3-5 700-800 90 110
Φ3.6×28 285 60.8-76.0 3-5 700-800 160 135

間接傳熱烘干機

    筒徑×筒長   項目 外筒內徑 內筒內徑 筒體長度 筒體容積(m³) 筒體斜度 揚料板型式 最高進氣溫度(℃) 外形尺寸
Φ1.5×15m 1500 500 15 20.27 3-5% 升舉式 850 16.2×2.7×2.7
Φ1.5×17m 17 22.97 18.2×2.7×2.7
Φ1.5×19m 19 25.68 20.0×2.9×2.9
Φ1.8×21m 1800 650 21 35.91 3-5% 升舉式 850 22.5×2.7×2.7
Φ1.8×23m 23 39.33 24.5×2.9×2.9
Φ1.8×25m 25 42.75 26.5×2.9×2.9
Φ2.2×21m 2200 800 21 58.10 3-5% 升舉式 850 ----
Φ2.2×23m 23 63.61
Φ2.2×25m 25 69.15
